達人進來分析下這款天線（二元貼片陣）

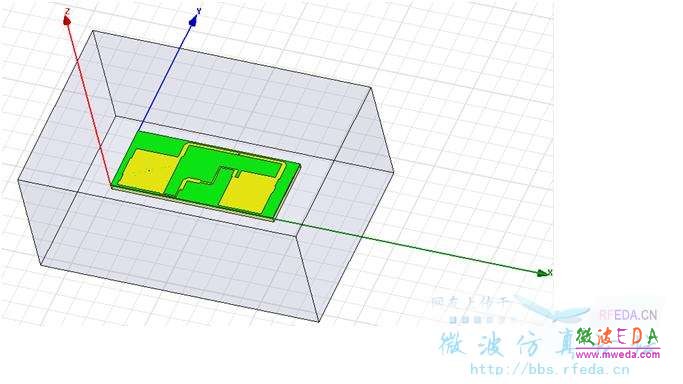

下圖是我根據實物建的模：

描述:請輸入描述



圖片放上去變的有點小嘛。
說明:其實天線是塊單面板，top層為輻射片和微帶線，但是有兩個饋點，可接兩個chain，支持2x2 MIMO，且兩路極化方向不同；bottom為空；天線板下方隔著一段空氣層后是一塊印制板，其bottom層為GND，正好給天線做反射面。天線的兩個饋點通過銅芯接到印制板的RF端，輻射片上有一點通過銅芯接到印制板的GND。
有達人對這款天線做些分析么。請教！

網友回復:

這論壇太讓人失望了 。。

網友回復:


失望？有幾個人國慶節還閑著沒事兒上論壇啊，笑話……。

網友回復:

兩個饋電點只看清楚一個。所以只能猜測一下：
角饋二元陣
根據饋電情況的不同可以形成：正負45度雙極化天線，圓極化天線。
如果樓主能把圖片再弄清楚一點就好了。

網友回復:

這個有模型最好，里面的相位能說明很多問題

網友回復:

我覺得應該是雙圓極化的天線，輻射片上的點是o電位點，接到地一是為支撐，二是為直流到底，防靜電。

網友回復:


3樓正解，的確是正負45度雙極化的。

網友回復:


感謝分析和回復

網友回復:

太小，看不清楚

網友回復:

另一個饋電點都看不到，感覺上就是mimo中取了兩個隔離度比較大的饋電點，
