最近剛剛用hfss仿真2.4Ghz的背射天線，但反射圖不符，請大家指導一下

剛接觸背射天線，想制作一個2.45Ghz的背射天線，但用hfss仿真后結果不符，辛苦大家幫忙看一下哪里的問題

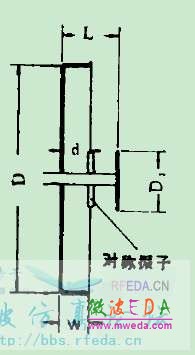

D=2λ，D1=0.5λ ，d=0.25λ ，L=0.5λ ，W=0.25λ

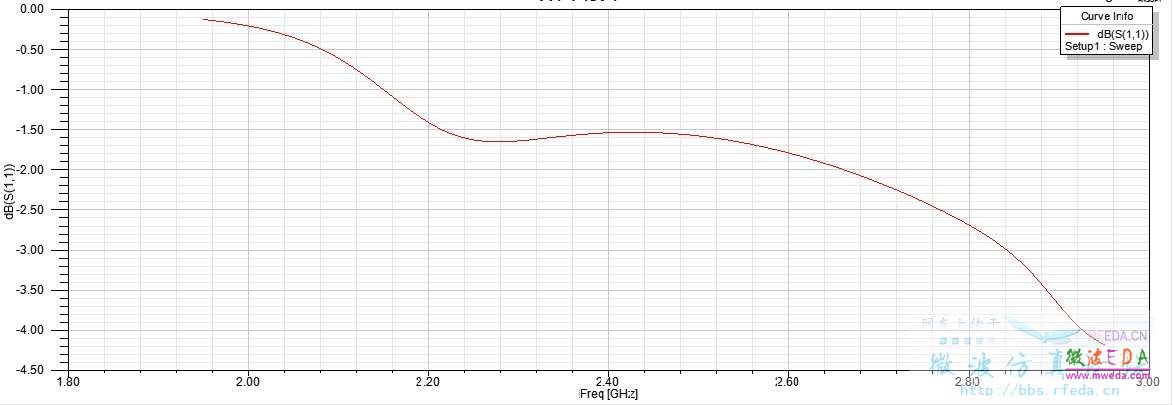

如圖是對稱振子的反射圖，中心頻率為2.45Ghz






如圖是加入主副反射板后構成的背射天線的反射圖







天線模型
sbfa.rar (39 K) 下载次数:17


網友回復:

小數一抖，金幣到手fffgw

網友回復:

圖在哪里？怎么看不到圖片？
