矩形貼片天線陣饋電網絡阻抗匹配疑惑（有圖）

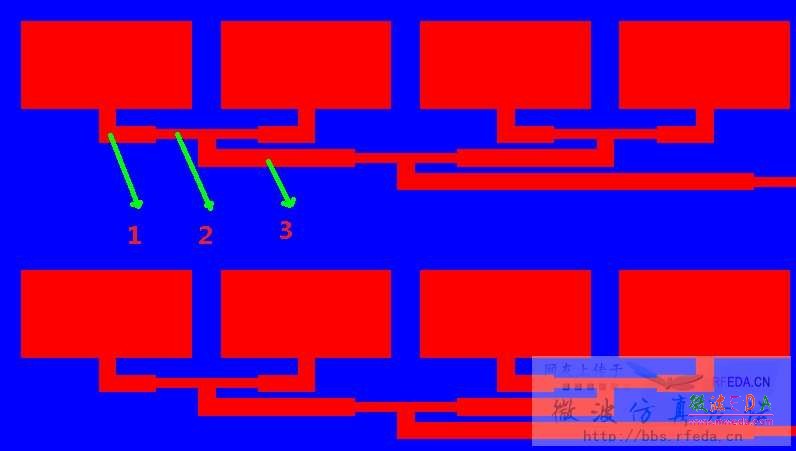

描述:矩形天線陣



一個矩形微帶貼片天線陣，饋電網絡見圖，饋線1和3部分寬度相同，饋線2部分寬度是1和3的1/2,  1和3部分阻抗應該是相同的，相同阻抗的兩段饋線直接連接起來不就OK了嘛？ 為什么中間還要加上2的那部分呢？

網友回復:

1跟3若是50歐阻抗的話，直接并下來，阻抗就大概成25歐了吧，為達到50歐匹配，應做到100歐，并聯出來就是50歐。



以上個人理解！

網友回復:

樓主 用的是什么軟件 仿真的天線陣？

樓主留言：

這個圖是在protel99se中畫的

網友回復:

2實現一個阻抗變換的作用？

網友回復:

應該是阻抗匹配的原因吧！

網友回復:


我比較傾向于你的觀點，這個就是純電阻的并聯計算方法，但我在本壇看到關于阻抗匹配方面的這樣的回復：

        “最簡單的阻抗變換器是用四分之一波長饋線來做,例如要用50歐姆的微帶線饋送,而天線輻射貼片是200歐姆,則使用工作中央頻率波長的四分之一長度的100歐姆微帶線饋送插在50歐姆的微帶線饋送與天線輻射貼片之間即可,公式為:匹配饋送線阻抗=Z1XZ2開根號,Z1與Z2是兩端的阻抗,上述50x200開根號即為100,可以看到這種方式雖然方便,但有很大的頻寬限制”

       這個和純電阻并聯的計算方法好像有些出入。

網友回復:

另外2部分的長度應該是1/4波長吧，也就是所說的1/4波長阻抗變換段。

網友回復:

那1和2之間也應該有一個阻抗變換啊，怎么就從100直接變成50了。。

網友回復:

為了簡化這個陣列的連結，可以把2看成是阻抗匹配器，例如是1:2的阻抗轉換，所以假設1原本是50歐姆，經過2之後就是100歐姆，而兩個100歐姆並聯之後當然就是50歐姆，而整個天線的陣列就是用這個鑑結方式連接下去。
補充說明:假如真如上面例子所言，那麼2就是一條四分之一波長的70.7歐姆微帶饋線，這樣連結時，2的左邊可以看到50歐姆的天線饋送線，而右邊會呈現出100歐姆的饋點(50X100開根號就是70.7)，兩個100歐姆饋點被併聯起來，當然就會呈現出50歐姆的饋點，因此就可被3的50歐姆饋線連結，如此鑑結下去，整個系統就展現出完美的匹配狀態。

網友回復:

樓主啊，請設計微帶天線陣時候，用什么仿真軟件啊？

期待你的回答
