（圖片）實物天線的饋電網絡有點看不懂了

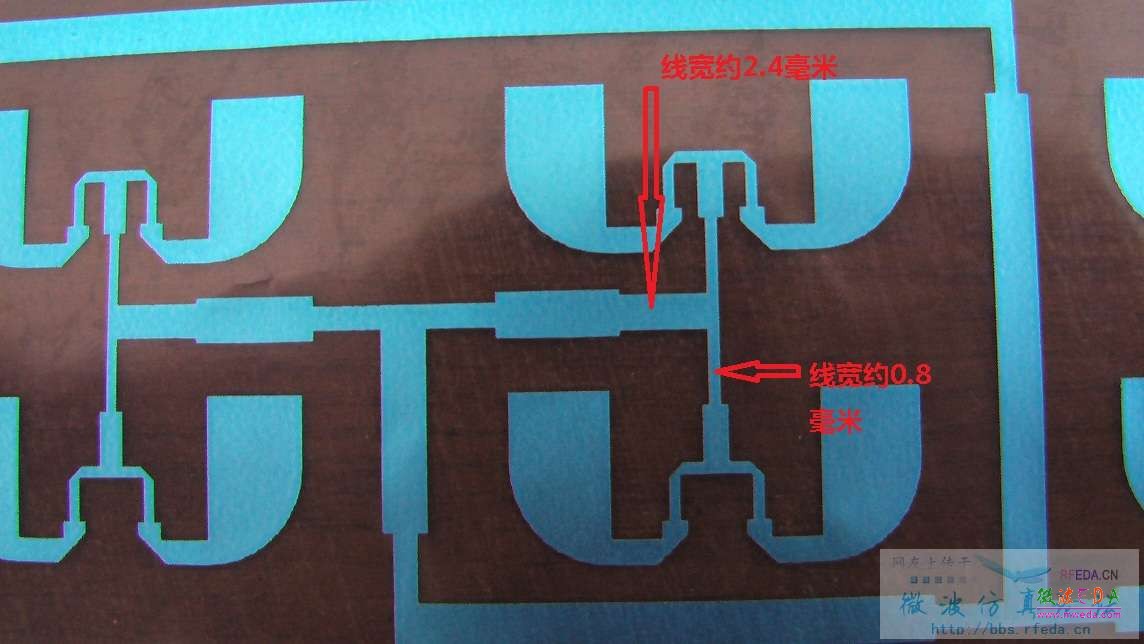

一個實物天線，其中的4單元饋電網絡的豎饋線寬度約為0.8毫米，橫饋線寬度約為2.4毫米，按照常理不是應該把橫饋線寬度設置為豎饋線寬度的兩倍嘛？也就是1.6毫米，為什么偏偏是豎饋線寬度的三倍呢？這是什么原因呢？


網友回復:

為什么按照常理應該把橫饋線寬度設置為豎饋線寬度的兩倍呢？

網友回復:


假設豎饋線阻抗是100歐，那么兩條豎饋線并聯就是50歐，而橫饋線就應該是50歐姆的，同一基片上50歐姆的微帶線線寬難道不應該是100歐的兩倍嘛？

網友回復:


微帶線的特性阻抗與線的寬度及介質板的相對介電常數有關，是通過公式計算出來的，怎么會是阻抗是兩倍，線寬就是二分之一呢，以TX2001-MICROSTRIP軟件計算的為例，頻率10GHz,50歐線寬為1.5479mm，100歐時線寬為0.40946mm，

網友回復:



圖中是這個實物天線的饋電網絡，標識2的部分是四分之一波長阻抗變換段，標識1的部分是饋電微帶線，2部分的寬度是1部分的二分之一，這又該如何解釋呢？

網友回復:

以上的兩個相同阻抗的線寬怎么相差這么大呢？難道不同的軟件計算出來的差距很大嗎

網友回復:

和幾分之幾沒有關系，這個饋電網絡是根據天線單元的阻抗，來選擇不同的匹配網絡
只要熟悉smith圓圖，這個理解起來就很簡單了

網友回復:

不知所云。。

網友回復:


就是弄不懂史密斯圓圖怎么看啊！網上找到的資料也看不明白。

網友回復:

本來就不是2倍關系啊~ 功率均分只能說能阻抗是1.414倍的關系
