E類功放輸出匹配

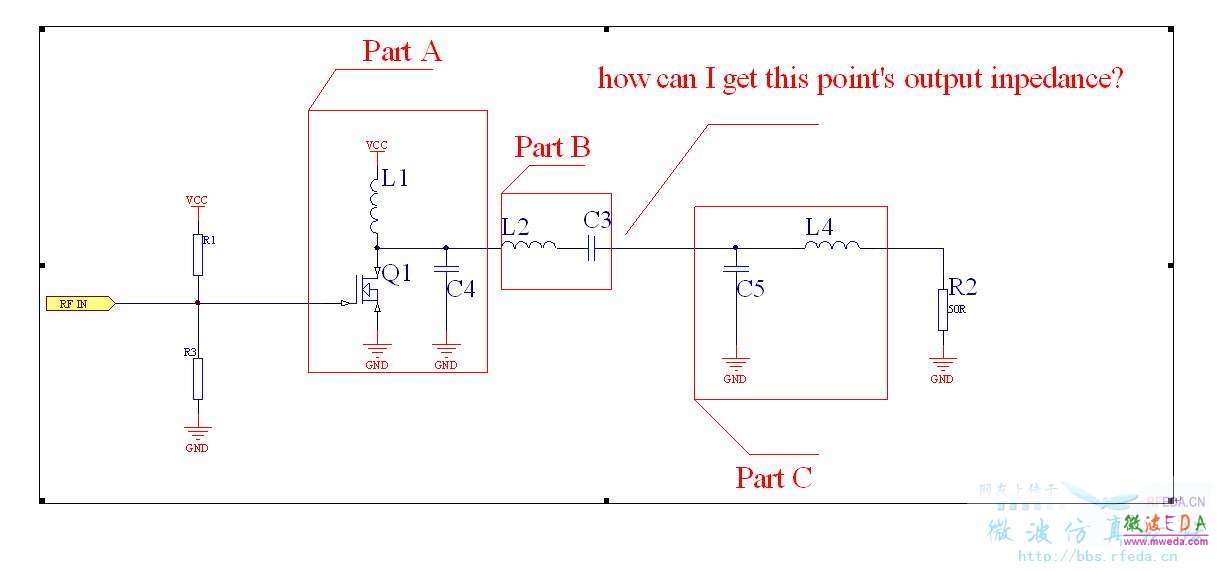

PartA, L1, C4和MOS的輸出電容，一起工作調諧到13.56MHz
PartB, L2和C3調諧到13.56M，目的是為了濾除3階諧波
PartC, C5和L4是輸出匹配電路，匹配到50歐

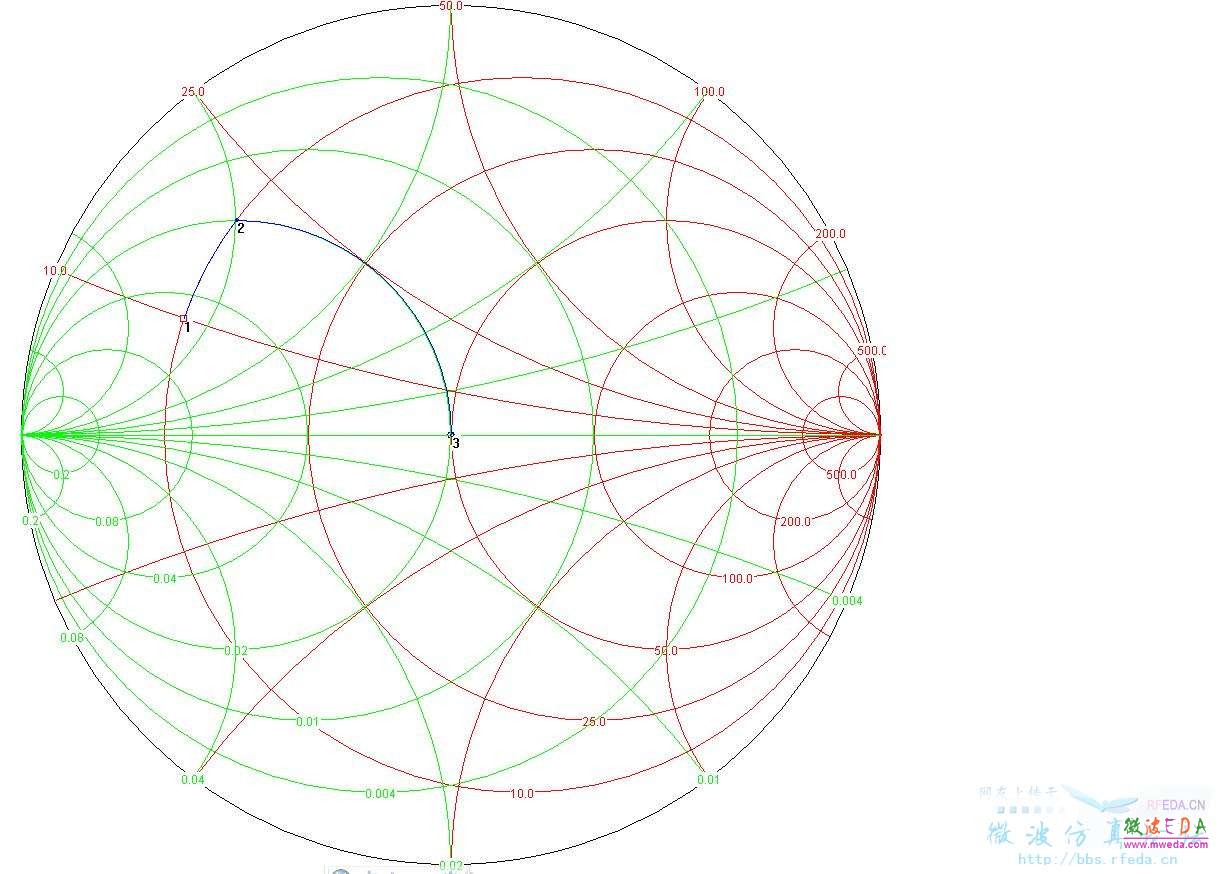

我們假設輸出的阻抗Zout為10+10j，所以我們可以并聯一個電容C5= 467.9pF和串聯一個電感L4 = 118.7nH使得其輸出匹配到50歐，如下圖所示




從這個圖片可以看出，只有唯一的一組值L和C，可以將10+10j匹配到50歐，反過來如果我們不知道Zout的值是多少，我們進行以下的測試。
首先我們選取一個電阻R=49.9歐代替R2，然后任意選取任意感值的電感L代替L4，再選取一個可變電容C代替C5。
其次我們用示波器測量R2上的峰峰值。
最后我們調節電容C，我們可以找到一個合適的點使其輸出的峰峰值最大。
通過以上測試我們能說我們的電路已經匹配到50歐輸出了嗎？答案是，否定的。因為我們不知道Zout的輸出是多少，所以我們最后使得峰峰值輸出最大僅僅是在當前L和C的條件下最大，如果我們更換了另一個L和C同樣也能測出一個最大值，如果要像這樣匹配成功，那么我們就得做無數次的更換L和C，最后在所有的這些測試中選取輸出最大的那一組值，顯然這樣的測試是行不通的，想請教一下大家有沒有什么好的測試方法。

附件是這個說明文檔：
E類放大器輸出匹配.doc (84 K) 下载次数:17

網友回復:

還是沒有人能回答

網友回復:

我想問一下樓主，你的chock電感L1選的多大，什么樣的？整個電路是集成的嗎？
