下影響微帶天線的增益到底有哪些

小弟做的是一個微帶單極子天線，但是不同的板材用HFSS仿真出來的增益差得比較遠，用FR4的板材最大增益才-3dBi，但是將板材換成Rogers4003后增益就會有很大的改善，上升到+2~3dBi左右，通過瀏覽論壇的帖子也知道板子的介質損耗正切對增益影響很大，FR4的在0.02，而Rogers4003的在0.004左右，是不是介質損耗正切影響的增益，為什么影響這么大呢？還有就是想問下這種用Rogers4003的板材來做板子價格是不是很貴呢，有沒有人知道具體的價格呢？

下面是小弟看了論壇的帖子后總結的能提高增益的辦法：
1.增大天線的等效面積；（加背腔增大接地面積等方法，但是我要設計的天線面積受限）
2.減少板子的介電常數和損耗；（不知道價格是否可行）
3.增加天線的輻射電阻；（不知道具體有什么辦法）
4.天線表面加高介電介質層；（我這個天線限制高度，所以這個估計不行）
5.用到引向器了,PBG可以大大減弱表面波,利用此技術在高介質較厚的貼片天線下可提高增益一般微帶天線單元的增益也就7到8dBi吧 （這是在論壇上看到的，據說可行性不大，還有問了一下學光學的同學，說是這個光子晶體也很難制造，成本也很高）
6.增加陣元，組陣（我設計的天線只有38*15mm，所以在2.45G頻點單陣元都很難做到，組陣估計也很困難）

所以想請教一下論壇的高手們幫我想想辦法，看看能不能有什么辦法能夠有好的增益但是尺寸又可以達到要求的方法。

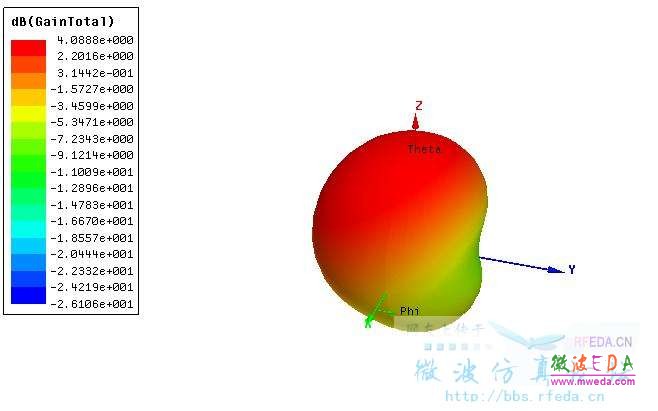

描述:Rogers4003的增益



為什么會差異這么大呢？

網友回復:

FR-4的板材和Rogers的板材介質損耗是有差異，但不會差這么多啊~~
在2.45GHz這個頻段不可能兩者差這么多，增益差別這么大可能是其他問題引起的。

網友回復:

恩，同意版主的回答，我也覺得是這樣所以想知道，但是我其他參數都沒變，只改變了板材！

網友回復:

兩個板材的介電常數不一樣，天線尺寸有沒有變？

網友回復:

無模型文件無真相

網友回復:

恩，對，天線尺寸沒有變

網友回復:

打不開LZ的模型文件，HFSS一直報錯，打開別的模型文件都正常.......

網友回復:

我這是HFSS12的，不知道你那個版本對不對

網友回復:

天線尺寸沒有變的話當然不會有好的結果。要根據你新的板材重新計算和設計~

網友回復:

材料變了那介電常數就變了。那很多都變了吧。。
