UWB微帶天線在高頻處方向圖畸變改進措施

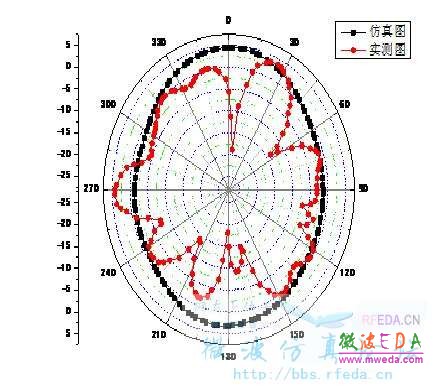

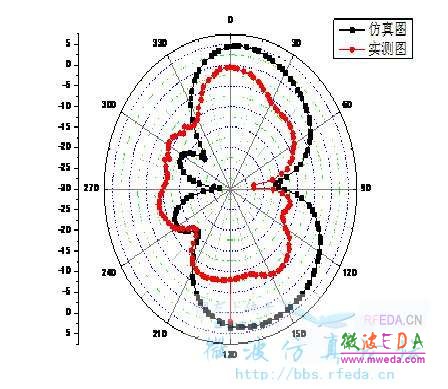

[upload=3][upload=4]各位天線大牛，我做的蝶形UWB微帶天線在超寬帶通信3.1~10.6GHz頻段，結構附圖所示，一個C型槽和一對L型槽分別在5G和3.5G處形成阻帶，但是其方向圖在高頻處也就是10G處發生畸變，如附圖所示，請問各位大牛如何采取改進措施來消除這個畸變？[upload=1][upload=1]

網友回復:


天線結構傳錯了

網友回復:

電流輻射的路徑相對高頻來說形成反相電流，所以方向圖會發生畸變
這個要完全做到沒有變化是比較困難的
可以試試調整輻射部分和地之間那個夾角

網友回復:

或者增加一個寄生的單元，高頻靠寄生單元來輻射
可能效果會好點，具體還要靠自己多仿真摸索

網友回復:

謝謝大牛們的指導，我會按照你們的指點仿真下
