初識Allegro和Allegro名詞解釋

allegro是一個基于規則驅動的PCB設計軟件，設置一組好的規則可以讓你達到事半功倍的效果。

allegro下與protel不同的地方很多，看起來allegro更像是CAD軟件，事實上allegro的CAD繪圖功能也比較強，allegro的標注以及倒角功能增強了CAD圖示的質感；由于allegro是一個規則驅動的軟件，所以每一步驟都需要對規則進行相應的修改，因?yàn)槟J(rèn)的規則可能不適合你。

實際上的操作順序是：選擇你使用的菜單->設置相應的濾波器->設置相應的選項內容->創建對象或者修改對象。

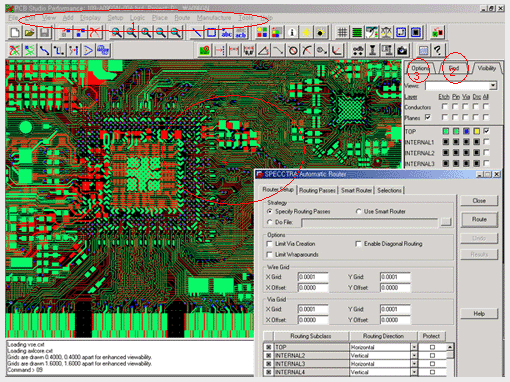

像圖上的步驟一樣，1->2->3->4。

如果你沒有選擇對相應的規則，哪么很有可能就會出錯。

allegro也分不同的版本，例如15.0以前叫做PSD，15.0以后叫做SPB；其實就是一個概念上的不同，對于我們使用來說，基本未變。

Comps	Component，是帶有零件序號(RefDes)的 Allegro 零件
Symbols	是指所有板中的 Allegro 零件，不管其是否帶有零件序號(RefDes)
Functions	是指 Component 中的 Gate，例如：排阻中的一個電阻
Nets	是指 1 條訊號線
Pins	是指零件腳
Vias	是指貫孔、貫穿孔或稱導通孔
Clines	是指帶有電氣特性的走線 ( 其范圍是 Pin To Pin、Pin To Via、Via To Via 之間的 1 條走線 )
Lines	是指沒有電氣特性的一般線段，例如：板外框、
Shapes	是指任意多邊形的 Shape、空心的長方形及實心的長方形
Voids	是指任意多邊形 Shape 中的挖空部份
Cline Segs	Cline Segment 是指 Cline 中 1 條沒有轉折的線段
Other Segs	Line Segment 是指 Line 中 1 條沒有轉折的線段
Figures	是指圖形符號，例如：鉆孔符號
DRC Errors	是指出違反設計規范的位置及其相關信息
Text	是指文字
Ratsnests	是指鼠線 ( 即訊號線未完成的聯機關系 )
Rat Ts	Ratsnest T-point 是指 T 點，為呈 T 型的Ratsnest，
