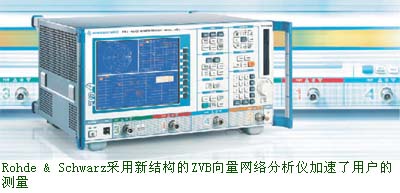

Rohde & Schwarz在它的ZVB向量網絡分析儀中采用了一種新的結構，從用戶的角度來看簡化了操作同時加速了測量（如圖）。四端口單元中的每一端口都具有獨立的發生器、測量?jī)x和參考接收器。因此，不存在為了獲得前向/后向路徑轉換而在四個端口之間進行電氣或機械切換的需要。這個特性不僅縮短了測量時間，而且消除了一個產生偏差的來源。這四個發生器鎖定住一個源，進行穩定不變的采樣，以確保四個路徑之間測量水準的一致。除了能夠高速地對多端口和平衡設備進行測量，用戶還可以進行更為簡單的并行測量，減少總測量時間。另外，相應的雙端口產品目前也可以供貨。
　　正如用戶對新一代儀器的期望，ZVB符合現有基于Windows的實際經驗，支持快速數據傳送，還能提供多種遠程操作的選項。它的基本技術指標包括：大于123dB的動態范圍，最大輸出功率為13dBm，電平掃頻范圍達到50dB，IF帶寬為1Hz到500kHz，頻率范圍從300kHz到4GHz或者8GHz。四個測量端口每一個都帶有N型連接器和饋送有源器件的偏置T連接器。后置板上還有測量低頻電壓的輸入端口。儀器的初始精度是1dB，通過校準刻度可以獲得更高的精 度。
　　刻度校準是網絡分析儀的關鍵規范，在ZVB中，Rohde & Schwarz使用了一種開放的刻度文件格式，它能讀取來自任何制造商的ASCII格式刻度文件。一個自動校準單元可以在兩端口或四端口版本中與分析儀相匹配，使得在規定測量時間內的校準可以實現。ZVB支持所有校準的通用技術，除了提供全部的VNA測量外（例如經典的S參數測量和對多端口、平衡性、有源和變頻設備的測量），這個設備還能當成一個時域反射計使用，提供對“至故障點距離”（distance-to-fault）的測量。4GHz版本的分析儀價格為2萬英鎊。
