NFC天線設計基礎和實戰培訓

課程形式：中文講解，高清視頻培訓課程

課程時長：共10講42小節，全長八個半小時

主講老師：李明洋

        NFC即近場通信（Near Field Communicalion），是一種非接觸式識別和互聯技術，由RFID技術演變而來。目前已經在手機、智能穿戴設備、公交卡、智能標簽等領域推廣開來，具有廣闊的商業應用前景。

        NFC工作頻率是13.56MHz，數據速率106 kbit/s到848 kbit/s，通信距離一般在10cm以內，主要通過天線線圈之間的近場電磁耦合來傳輸信號，進行數據通信。該門培訓課程就來全面、系統、詳細地講解13.56MHz NFC和RIFD 天線及其射頻前端電路的設計調試全過程，通過課程的學習，能夠讓學員完全理解和掌握NFC天線和射頻前端電路設計、測量和調試。

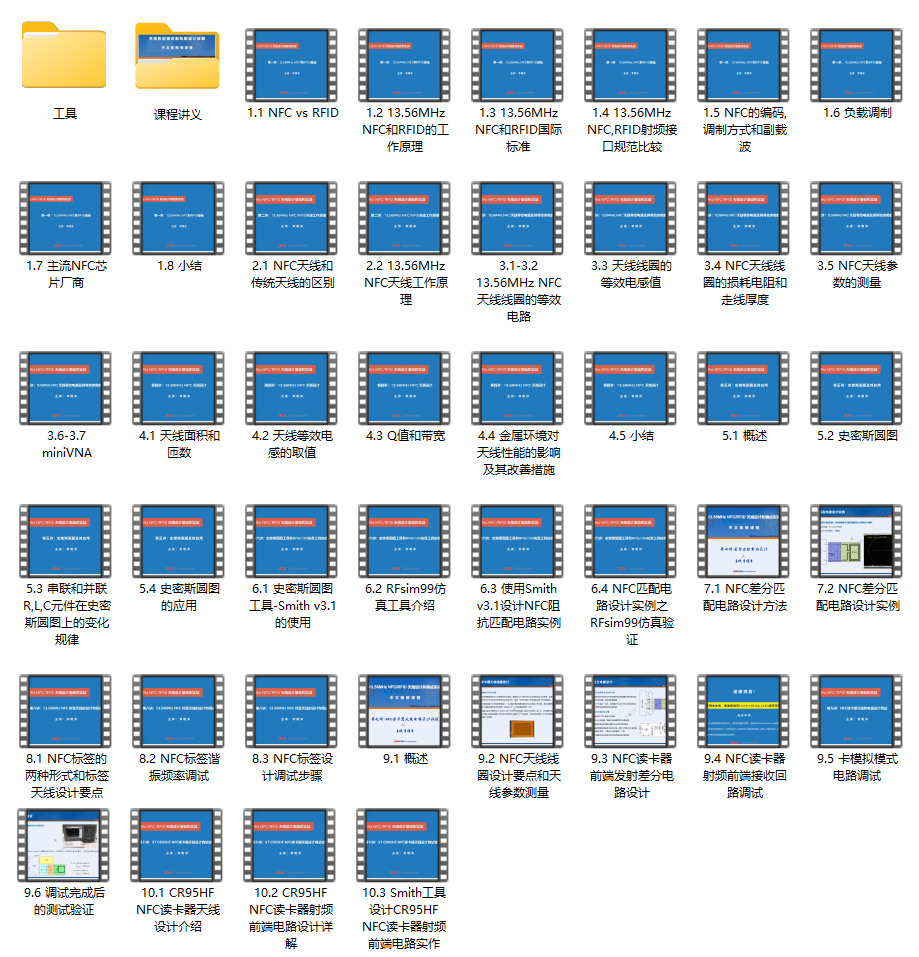

        該門培訓課程由李明洋主講，高清視頻，共10講42節，全長約八個半小時，具體內容安排如下：

        一、 13.56MHz NFC/RFID天線基礎

            1.1  NFC vs RFID

            1.2  13.56MHz NFC和RFID的工作原理

            1.3  13.56MHz NFC和RFID國際標準

            1.4  13.56MHz NFC,RFID射頻接口規范比較

            1.5  NFC的編碼,調制方式和副載波

            1.6  負載調制

            1.7  主流NFC芯片廠商

            1.8  小結

        二、 13.56MHz NFC/RFID天線工作原理

            2.1  NFC天線和傳統天線的區別

            2.2  13.56MHz NFC天線工作原理

        三、 13.56MHz NFC天線等效電路及其等效參數的測量

            3.1  概述

            3.2 13.56MHz NFC天線線圈的等效電路

            3.3  天線線圈的等效電感值

            3.4  NFC天線線圈的損耗電阻和走線厚度

            3.5  NFC天線參數的測量

            3.6  miniVNA

        四、 13.56MHz NFC天線設計

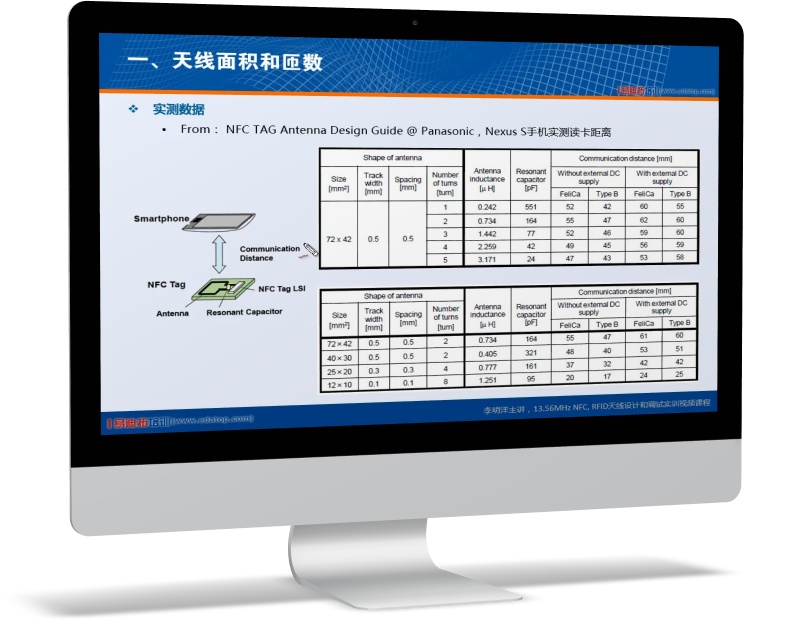

            4.1  天線面積和匝數

            4.2  天線等效電感的取值

            4.3  Q值和帶寬

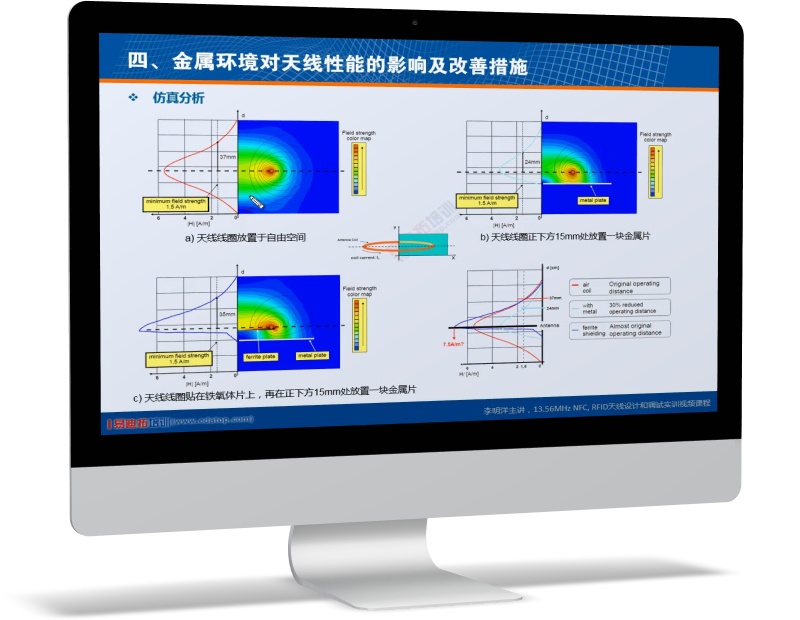

            4.4  金屬環境對天線性能的影響及其改善措施

            4.5  小結

        五、 史密斯圓圖及其應用

            5.1  概述

            5.2  史密斯圓圖

            5.3  串聯和并聯R,L,C元件在史密斯圓圖上的變化規律

            5.4  史密斯圓圖的應用

        六、 史密斯圓圖工具和RFsim99仿真工具的使用

            6.1  史密斯圓圖工具-Smith v3.1的使用

            6.2  RFsim99仿真工具介紹

            6.3  使用Smith v3.1設計NFC阻抗匹配電路實例

            6.4  NFC匹配電路設計實例之RFsim99仿真驗證

        七、 NFC差分匹配電路設計

            7.1  NFC差分匹配電路設計方法

            7.2  NFC差分匹配電路設計實例

        八、 13.56MHz NFC 標簽天線的設計和調試

            8.1  NFC標簽的兩種形式和標簽天線設計要點

            8.2  NFC標簽諧振頻率調試

            8.3  NFC標簽設計調試步驟

        九、 NFC讀卡器天線和電路設計調試

            9.1  概述

            9.2  NFC天線線圈設計要點和天線參數測量

            9.3  NFC讀卡器射頻前端發射差分電路設計

            9.4  NFC讀卡器射頻前端接收回路調試

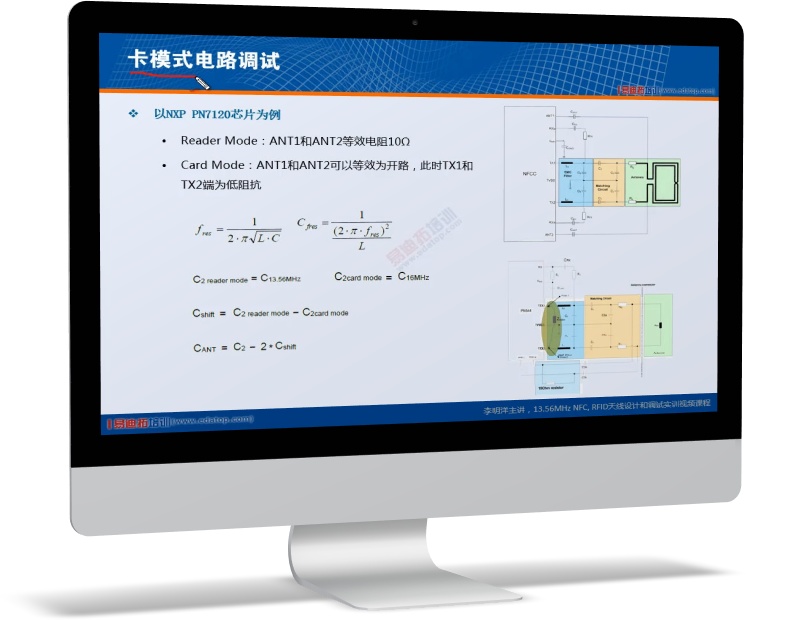

            9.5  卡模擬模式電路調試

        十、 ST CR95HF NFC讀卡器天線設計調試實例

            10.1  CR95HF NFC讀卡器天線設計介紹

            10.2  CR95HF NFC讀卡器射頻前端電路設計詳解

            10.3  Smith工具設計CR95HF NFC讀卡器射頻前端電路實作
