 內容介紹

PCB天線成本低、結構簡單、性能也不錯，因此廣泛于藍牙、WiFi、Zigbee等短距離無線通信設備中。那么，上述這些PCB天線的工作原理是什么呢?如何設計這樣的PCB天線呢？對于設計經驗不足的工程師，可能還存在這樣的經歷——完全拷貝別人設計的PCB天線尺寸，放到自己的PCB之后，天線的性能卻變化很大，這又是什么原因造成的呢？
《PCB天線設計和HFSS仿真分析實例》這門課程可以全面、詳盡地幫您解決上述疑問。課程全面講解了上述倒L天線、倒F天線、蛇形倒L天線和蛇形倒F天線等常用PCB天線的工作原理，發展衍變過程；詳細介紹了如何使用HFSS來設計PCB天線；以及如何借助于Smith圓圖工作來調試天線的匹配電路，改善天線的性能；同時，課程還詳細講解了TI公司的兩款PCB天線的HFSS設計分析實例，幫助學員更好的掌握HFSS在PCB天線設計方面的工程應用。
課程由李明洋老師主講，共10講，全程高清視頻，中文講解，詳細課程內容如下：
第一講：課程概述
第二講：PCB天線原理和設計概述
第三講：2.4GHz藍牙/WiFi單極子PCB天線設計和HFSS仿真分析
設計一款2.4GHz ISM工作頻段的倒L形PCB天線，講解天線初始尺寸的確定，詳細分析了PCB板厚、參考地尺寸、天線走線寬度等參數對天線性能的影響。
第四講：蛇形PCB天線設計

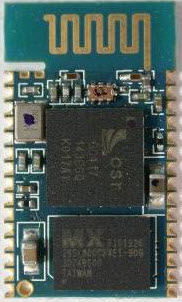

實例講解并分析蛇形倒L PCB天線的設計，以及如何使用HFSS仿真分析蛇形倒L天線的性能。
第五講：TI PCB天線設計分析實例
實例講解如何借助于HFSS來分析 TI 設計文檔 Design Note DN024 中所設計的一款蛇形單極子PCB天線。
第六講：天線調試和使用Smith圓圖設計匹配電路
主要講解如何借助于Smith圓圖工具來設計天線的匹配電路、高效地完成天線的調試工作，并使用HFSS中分析對比了匹配電路設計前后的天線性能。
第七講：2.4/5.8GHz WLAN雙頻PCB天線設計
參考IEEE上的文獻“Dual-Band Microstrip-Fed Monopole on RO4003 Substrate”，實例講解和演示如何使用HFSS設計工作用于2.4 ~ 2.4825GHz 802.11b頻段和5.15 ~ 5.825GHz 802.11a頻段的WLAN雙頻PCB天線。

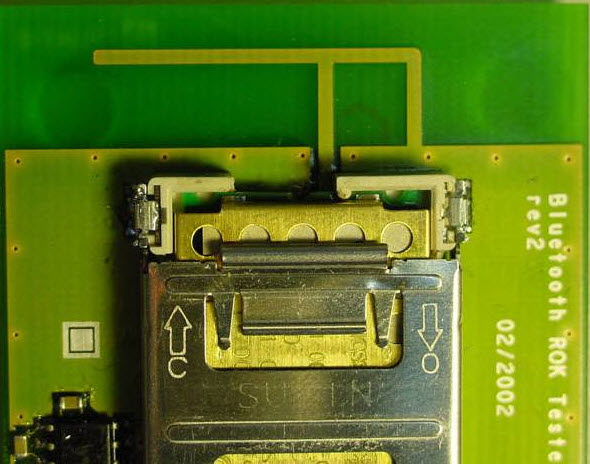

第八講：2.4GHz 藍牙IFA PCB天線設計分析
本章講解了倒F天線的工作原理、發展衍變過程和相關結構參數，并使用HFSS設計了一款工作于2.4GHz ISM工作頻段的倒F PCB天線，通是分析了到F天線結構中L、S、H等參數變化對天線性能的影響。

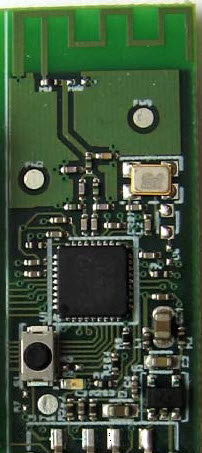

第九講：TI 2.4GHz 蛇形倒F PCB天線的設計分析
實例演示和講解使用HFSS仿真分析 TI 應用文檔：Application Note AN043 中的一款用于CC2511 USB Dongle 上的蛇形倒F的PCB天線，詳細講解了仿真分析的操作設置和分析步驟，并給出分析結。
第十講：課程總結
主講人介紹
李明洋，微波射頻領域資深專家，就職于知名通信公司，先后從事過雷達天線/天饋系統設計、移動通信終端射頻電路研發和信號完整性分析等方面的工作，有著多年HFSS、ADS等微波設計軟件使用經驗。著有《HFSS電磁仿真設計應用詳解》(人民郵電出版社出版)、《HFSS天線設計》(電子工業出版社出版)等多本專業圖書，主講有《兩周學會HFSS》、《HFSS天線設計入門》、《HFSS微波器件仿真設計實例》、《兩周學會ADS2011、ADS2012》等多門中文視頻培訓教程。
