什么是串?dāng)_？如何減少串?dāng)_？

來源：EMC容冠電磁更新時間：2024-07-21 閱讀：

01 什么是串?dāng)_？

串?dāng)_是PCB 的走線之間產生的不需要的噪聲（電磁耦合）。

串?dāng)_是 PCB 可能遇到的最隱蔽和最難解決的問題之一。最難搞的是，串?dāng)_一般都會發生在項目的最后階段，而且通常以斷斷續續或不易重現的方式發生，對于工程師來說，盡早解決 PCB 上串?dāng)_發生的所有原因非常重要。

串?dāng)_會對時鐘信號、周期和控制信號、數據傳輸線和 I/O 產生不良影響。通常來講，串?dāng)_是無法完全消除的，只能盡量減少串?dāng)_。

02 串?dāng)_的機制

1 耦合

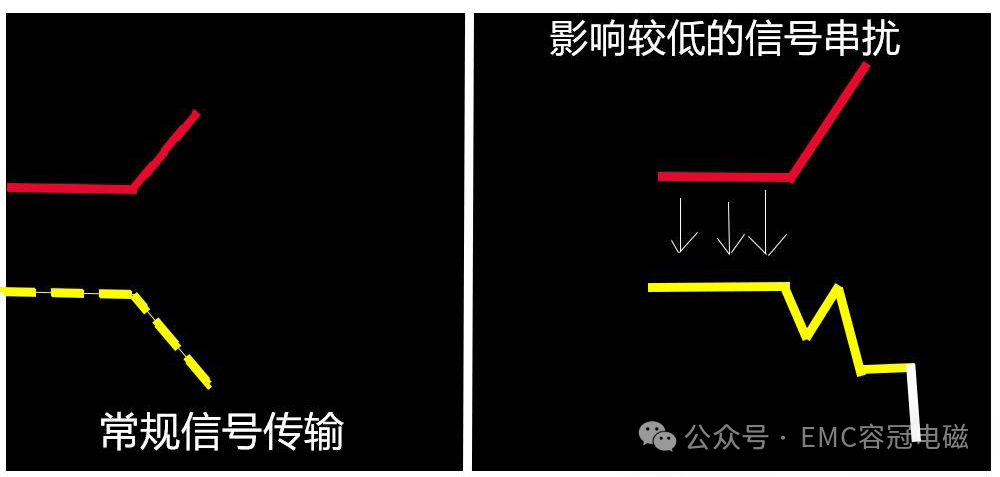

影響一條走線的過大電壓或電流會對另一條走線產生不良影響，但是這兩條走線之間沒有物理接觸，每當兩個網絡彼此相鄰運行任何顯著長度時，都可能出現這種耦合。當信號在其中一條線上驅動時，它產生的電場和磁場會導致意外信號也出現在附近的線上，如下圖所示：

當兩條或更多條相鄰跡線耦合在一起時，就會發生串?dāng)_。

2 電容耦合

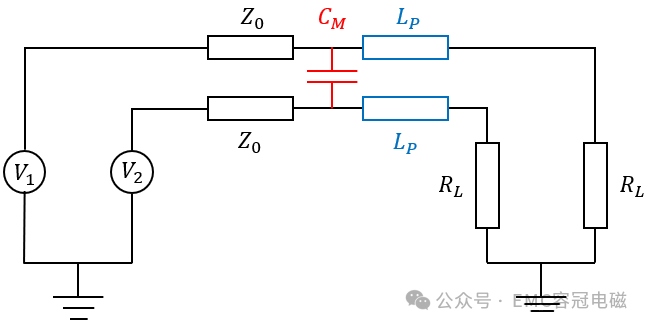

下面的電路圖顯示了如何使用電路理論來模擬不同類型的串?dāng)_。在該圖中，兩條跡線之間存在一些寄生電容，這是由于跡線之間的寬邊耦合而存在的。因為每條跡線都是一個導體環路，所以每條跡線就像一個電感器并具有一些寄生電感。兩個并聯電感具有一定的互感，它定義了兩條走線之間的電感耦合強度。

電路圖顯示了描述 PCB 中不同類型串?dāng)_的經典電路模型。

電容耦合不僅僅意味著顯示由走線邊緣產生的等效電容，盡管這確實有助于互電容。每條跡線的本機電容和寬邊電容相結合得出總互電容；它們?nèi)看?lián)并耦合回地平面。

當串?dāng)_發生并被觀察為時域中的快照時，很難區分電容和電感對串?dāng)_的貢獻。

3 “攻擊者”信號或走線切換

串?dāng)_是一種特別難以預測和控制的現象，除非它是模擬的，因為幾乎沒有辦法直觀地知道由于給定的耦合會產生多少串?dāng)_電壓和電流。

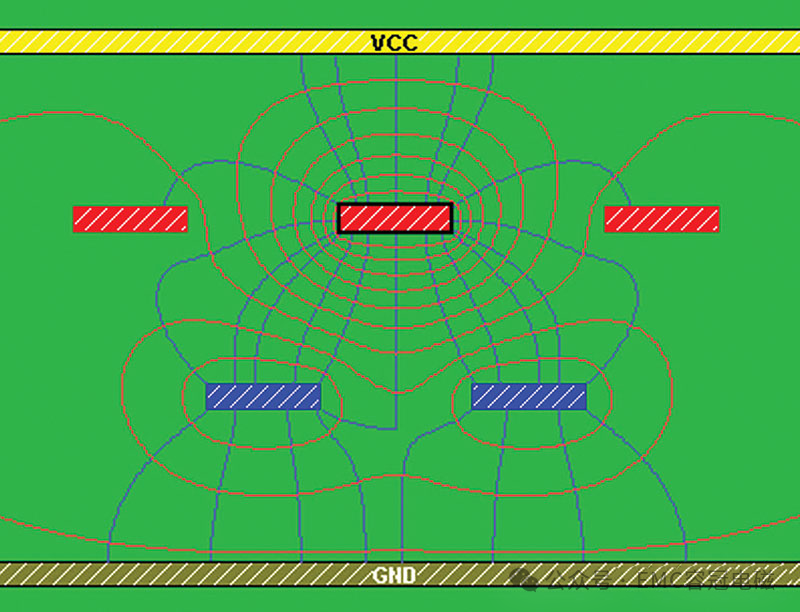

用串?dāng)_的說法，“攻擊者”信號或跡線切換并導致串?dāng)_?！笆芎φ摺毙盘柣蜍壽E通過產生一個意外信號來做出響應。效果本質上是三維的。受害者可以在同一層相鄰，也可以在攻擊者的上方或下方（下圖）。

受害者網絡可以位于攻擊者網絡的上方、下方或附近。

4 前向和后向串?dāng)_

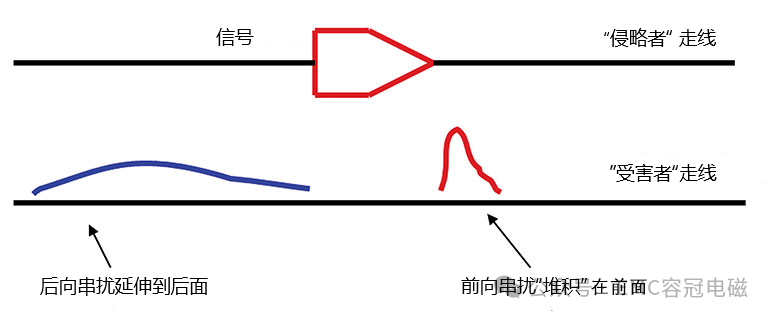

實際上，有兩個耦合信號加在受害網絡上：一個前向信號和一個后向信號?！扒跋颉泵}沖與干擾信號一起傳播，而“后向”脈沖從干擾信號返回。受害遠端的串?dāng)_稱為“遠端串?dāng)_”或 FEXT，近端的耦合電壓稱為“近端串?dāng)_”(NEXT)。下圖顯示了前向和后向串?dāng)_。

受害跡線上的前向和后向串?dāng)_如上圖所示。

03 串?dāng)_的原因

1、電容和電感耦合

電容耦合是由于寄生電容，而電感耦合是由于互感。

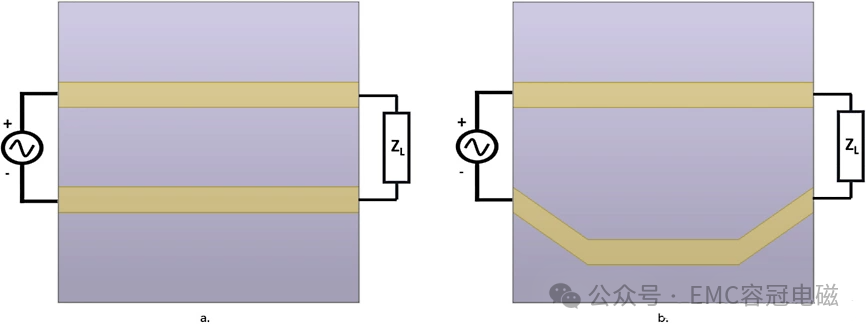

2、傳播速度差異

傳播速度的差異，可能串?dāng)_。

3、 PCB 過孔

帶有短截線的 PCB 過孔會產生反射，從而產生振鈴，從而產生串?dāng)_。

4、增加的數據速率

隨著數據速率的增加，上升時間也會增加。根據法拉第定律，隨著上升時間的增加，串?dāng)_也會增加。

5、板尺寸

隨著 PCB 板尺寸的增加，走線長度也會增加，這些走線就像天線一樣。

05 減少 PCB 設計中串?dāng)_的技巧

1 檢查靠近 I/O 網絡的關鍵網絡

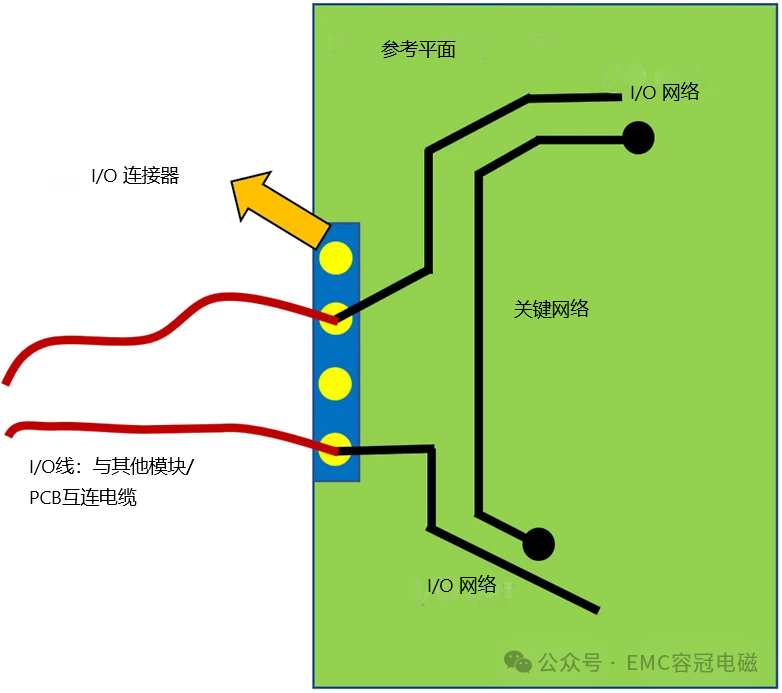

查看與 I/O 線相關的關鍵網絡的布線非常重要，因為噪聲很容易通過這些 I/O 線離開或進入電路板（如下圖）并將 PCB 連接到電路板上或電路板外耦合。外部世界與系統中的其他 PCB 或模塊。

關鍵網絡和I/O 網絡彼此靠近布線的場景示意圖

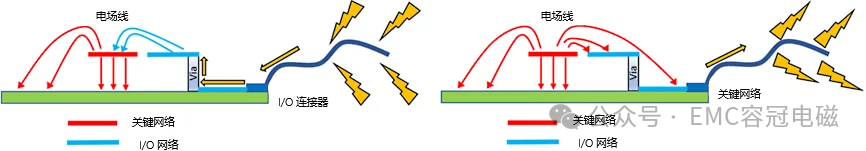

通過 I/O 線進入電路板的任何噪聲都有可能耦合到承載重要數據/時鐘信號的關鍵網絡，這基本上是 PCB 的抗擾性方面（下圖左）。以類似的方式，任何由關鍵網絡傳輸?shù)母咚傩盘柖伎梢择詈系?I/O 網絡，最終通過從板上出來的 I/O 線到達外部世界并進入其他模塊在系統中。原則上，這將是 PCB 的排放方面（下圖右）。

關鍵網絡和 I/O 網絡接近導致的潛在 EMI/EMC 問題。

2 走線間的最小寬度

在定義 PCB 布局時，可以在使用的 CAD 工具中設置一些規則，例如兩條走線之間的最小距離以及每條走線與板上存在的組件之間的最小距離。還可以設置與特定網表或網表將在其中布線的區域相關的不同距離值。

PCB 設計軟件應用程序通常包含可以指定差分信號對的寬度和距離的功能，或者可以在哪些 PCB 層上布線網表以及走線可以采用的首選方向。

3 保持相鄰層的走線垂直

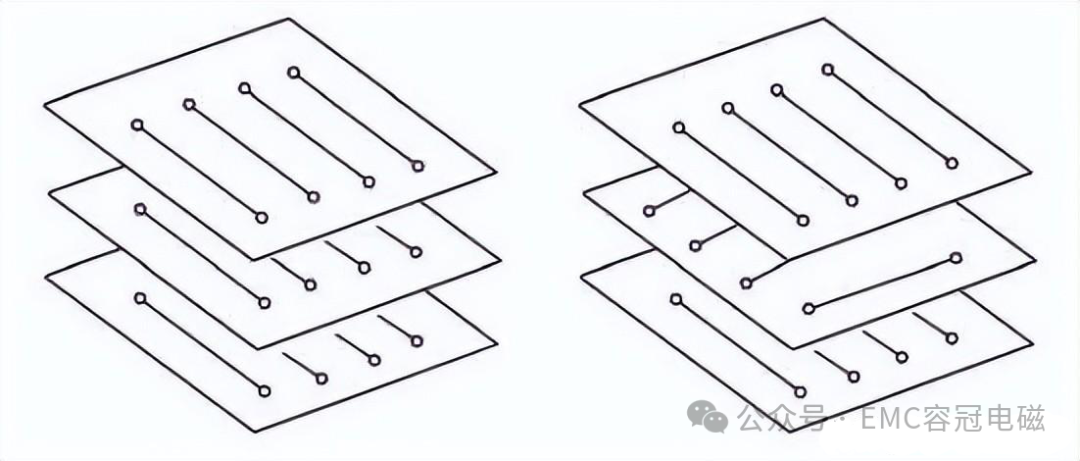

PCB 層的配置應使穿過相鄰層的信號具有相互垂直的方向，絕對避免它們的走線平行。也有人說，如果一層走線是“從北到南”，那么在它旁邊的一層走線應該是“從東到西”。這個簡單的預防措施可以讓你將寬邊耦合的影響降至最低。

具體如下圖所示：左側是要避免的布局，右側是要應用的布局。

4 使用接地層

在兩個相鄰的信號層之間，最好插入一個接地層（或者，一個電源層），這樣做進一步降低了發生寬邊耦合的可能性。

該解決方案具有雙重優勢，即增加了層之間的距離，并為信號層提供了更好的接地返回路徑。在下圖，我們可以看到一個經典的四層 PCB，分為兩個信號層（外部），一個用于接地層（0V）的內部層和一個用于電源的內部層。

多層 PCB 如圖所示。

5 利用接地返回路徑

雖然這和前面說的有點矛盾，但是可用于減少串?dāng)_的替代技術恰恰在于利用走線之間存在的并行性，將接地返回路徑與高頻信號耦合。

事實上，由于接地返回路徑相對于信號具有相同的幅度但方向相反，因此可以消除影響，從而減少串?dāng)_。

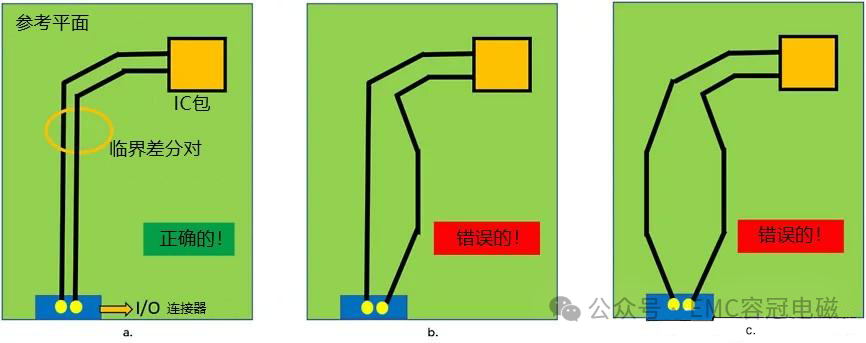

6 使用差分信號

另一種保證信號完整性、最小化串?dāng)_產生的影響的方法是使用差分信號，即兩條幅度相同但極性相反的信號線形成一個單一的高速信號。由于在接收時，信號是作為兩條信號線的電壓之差獲得的，并且由于電磁噪聲對兩條線的影響相同。

因此即使存在明顯的外部噪聲，信號也能保持高度的完整性。建議是在差分信號對和其他 PCB 走線之間保持盡可能大的距離。經驗法則是選擇至少是軌道寬度三倍的距離。

7 減小平行走線的寬度

在所有無法避免走線之間平行的情況下，都需要保證它們的寬度盡可能的短，從而減少耦合程度。

8 將高頻信號與其他走線隔離

高頻信號（例如時鐘）必須盡可能遠離承載其他信號的走線。即使在這種情況下，也可以應用經驗法則，選擇最小距離等于走線寬度的三倍。

9 盡可能縮短暴露的關鍵跟蹤長度

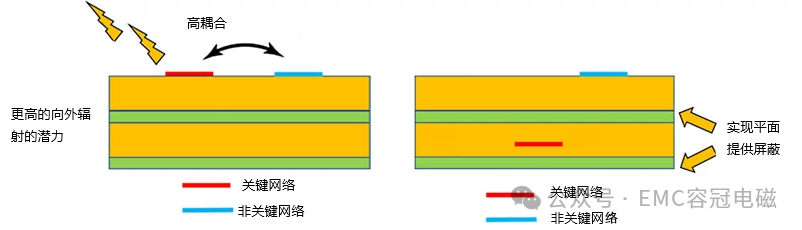

在波長較短的高速 PCB (> 100MHz) 上，任何關鍵網絡（參見下圖左）的電氣長度都足以使其成為高效的輻射器，尤其是當暴露在頂層或底層時，這種不需要的輻射可以耦合到任何相鄰的跡線，甚至耦合到靠近跡線的組件中存在的電纜。

建議將關鍵網絡埋在 PCB 內層的實心平面之間，如下圖右所示。這有助于控制走線中的場，并避免串?dāng)_或 EMI 形式的任何無意耦合。如果暴露關鍵網絡是不可避免的，請盡可能縮短暴露部分的長度。這是因為裸露跡線的較短長度將具有較小的輻射趨勢，因為如果它們的電氣尺寸很小，它們將是低效的天線。
