Buck輸出過沖原因及改善措施

過沖是指一個超過設定電壓的峰值電壓， 一般以尖峰脈沖形式呈現。在使用電源產品過程中，輸入端開關接觸不良和輸入端熱插拔上電都可能會產生輸出過沖，若是輸出過沖超過后端設備的極限耐壓，有可能會造成后端設備損壞。

01 輸出過沖產生原因

過沖的產生和上電方式有著很大的關系。輸入端電壓平滑上升時，輸出端不會存在過沖；熱插拔上電或者輸入端接觸不良時，會造成輸入端電壓從零突然階躍上升或者輸入端電壓有較大跌落時再階躍上升。

這兩種情況下，若輸入端電壓變化速 率超出系統環路響應速度，會導致輸出端電壓短暫出現高于設定值現象，即輸出過沖。

02 輸出過沖改善措施   1.添加 CFF 電容

圖1

添加CFF電容可以有效抑制由因輸入端電壓階躍上升導致的輸出過沖現象。參考圖1電路，按照輸入 12V，設定輸出5V，輸出端接51R水泥電阻；對比測試沒有33nF電容時輸入輸出電壓波形，與添加33nF電容后輸入輸出電壓波形。（CFF電容位置見圖1藍色虛線框中）。

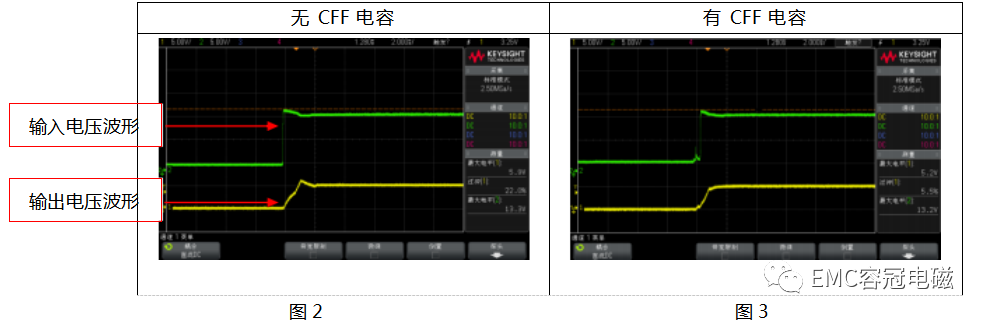

對比圖1、圖2波形可知，上分壓電阻并聯33nF陶瓷電容后可以有效抑制輸出過沖。

2.添加欠壓關機電路

按圖1電路（CFF電容已加），輸入12V，設定輸出5V，輸出端接51R水泥電阻。測試輸入端電壓快速跌落并階躍上升時，輸入輸出電壓波形。

由圖4波形可知，輸入端電壓快速跌落并階躍上升時， 添加CFF電容可能無法徹底消除輸出過沖。我們可以通過添加欠壓關機電路來解決，原理為：通過穩壓管設定芯片的最小工作電壓，當輸入電壓跌落，小于穩壓管VZ值后，芯片不工作，輸入端電壓上升到高于穩壓管VZ值后，芯片重新工作。

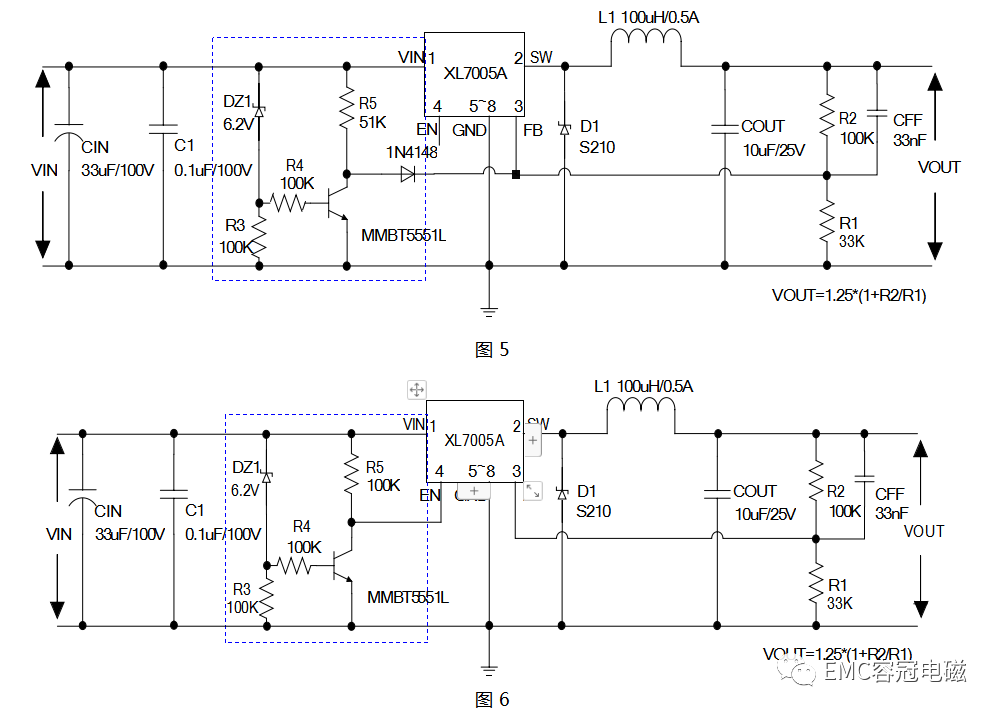

這樣可以讓芯片在輸入端電壓出現較大波動時停止工作，避免輸出電壓不穩定。欠壓關機電路見圖5、圖6藍色虛線框中。其中DZ1取值范圍：1.2*VOUT＜VZ＜VIN。

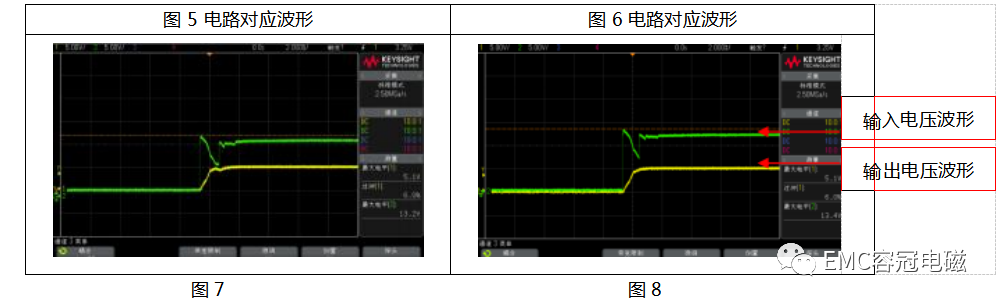

使用上述欠壓關機電路，測試輸入端電壓快速跌落并階躍上升時，輸入輸出電壓波形。

由圖7、圖8波形可知，使用欠壓關機電路后可以有效抑制輸出過沖。

3.添加延遲啟動電路

解決輸入端電壓跌落并階躍上升導致輸出過沖， 還有更簡單的方案， 我們可以通過添加延遲啟動電路。原理是：輸入端 只要存在電壓上升情況，上升瞬間輸入端電壓給C3充電，電流流過R3產生2V以上電壓，EN腳檢測到此高電平后芯片關機；待輸入端電壓穩定后，C3 電容停止充電，芯片便會重新工作。

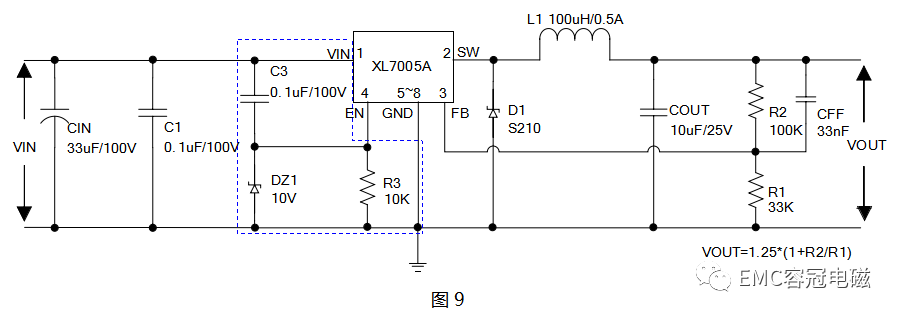

這樣可以讓芯片在輸入端電壓出現較大波動時停止工作，避免輸出電壓不穩定。延遲啟動電路見圖9藍色虛線框中。其中穩壓管DZ1取10V。

使用圖9電路， 測試輸入端電壓快速跌落并階躍上升時，輸入輸出電壓波形。

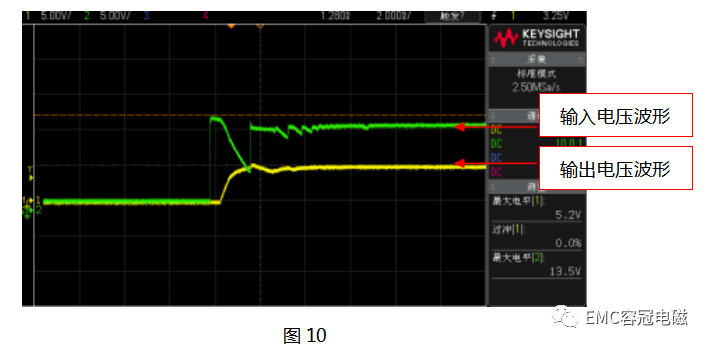

由圖10波形可知，使用延遲啟動電路后可以有效抑制輸出過沖。
