同理，我們畫貼片：
1、在基板上畫出邊長65mm（假設用公式算出的是這么多）的正方形
2、起名為patch,顏色選綠色，透明度設為0。5
畫切角是比較麻煩的
1、用畫線條工具，畫三線段，坐標分別是0.5.0, 5.0.0, 0.0.0
2、移動三角形，選中polyline1,選菜旦里edit\Arrange\move,先確定坐標原點或任一點為基準點，將三角形移動到左上角和貼片邊沿齊平。

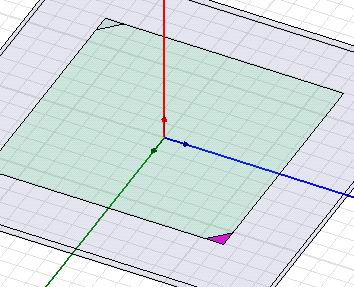

3、復制三角形，選中polyline1,選菜單里edit\arrange\duplicate\around axis,相對坐標軸復制，角度換成180，然后在右下角就出現了相對稱的另一個三角形。
4、從patch上切掉對角上的分離單元polyline1和polyline1_1:

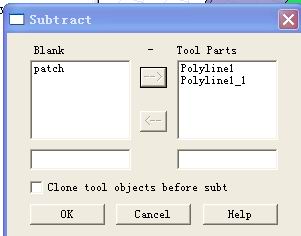

選中patch、polyline1和polyline1_1，選菜單里3D modeler\Boolean\Subtract
把polyline1和polyline1_1從patch上切掉最后剩下

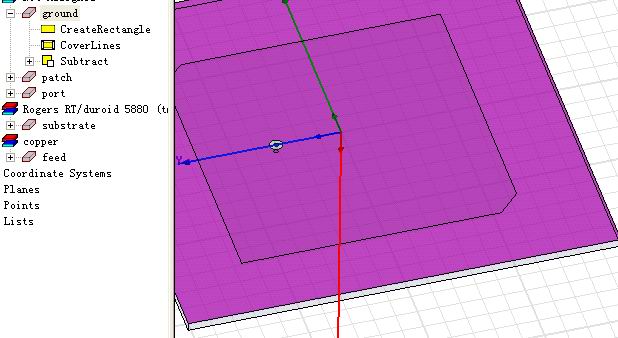

先在介質板底面畫一個100mm*100mm的正方形作為導電地板。起名為 ground
下面就是畫饋源了：我們采用同軸線饋電，有兩種建模方法：
1、在饋電點畫一0.5mm的銅柱代表同軸線內導體，起名為feed
2、在介質板底面饋電點處畫一1.5mm的圓，起名為port
3、復制port為port1,復制feed為feed1
4、復選port和feed1，執行菜單里3D Modeler\Boolean\Subtract，使port成為一個內徑0.5mm外徑1.5mm的圓環
5、復選ground和port1,執行菜單里3D Modeler\Boolean\Subtract，在ground上去掉半徑為1.5mm的圓

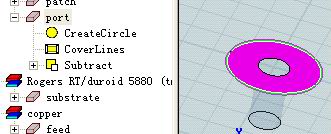

port最后是這樣的

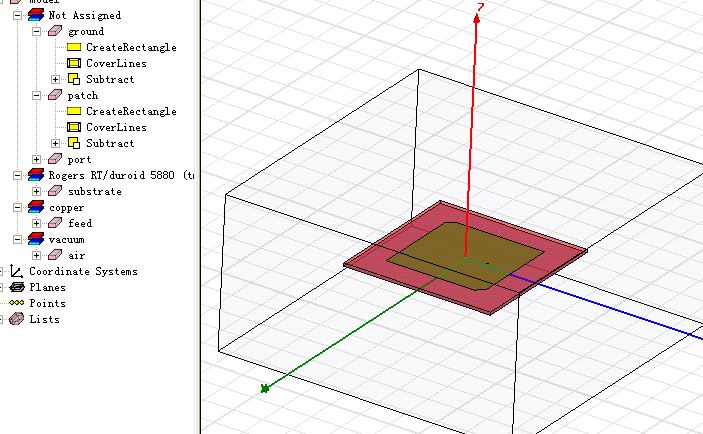

畫輻射吸收場區：畫一個box，大約是離天線四分之波長。
由于天線是強輻射器件，故設定吸收邊界條件為ABC（Asymptote Boundary Condition 漸進邊界條件）時為 ，而不是 ，這樣會提高計算精度，但同時計算時間喝內存需求也大大增加
