弱弱的問一下“cst中的輸入阻抗怎么看？”
我的模型結構是一個巴倫連接連接一個天線，巴倫端是波端口饋電，我看到的只有兩個阻抗值，一個是line impedance和smith原圖中的一個值，它們兩個是相同的，我知道line impedance是端口的特性阻抗，但是我想知道端口的輸入阻抗應該怎么看啊，是不是要通過S11和特性阻抗來計算啊?
smith圓圖 里面可以看
我看到smith原圖中也有一個阻抗值，但是它的大小和line impedance相同的啊，說明它也是端口特性阻抗而不是輸入阻抗啊...
左右兩邊3W，上下W
用S11后處理計算?或者直接使用Z11后處理模版?
“用S11后處理計算?或者直接使用Z11后處理模版?”這兩個問號意思是?
呵呵，我看到smith chart里有條阻抗隨頻率變化的線，我覺得應該是輸入阻抗隨頻率的變化，不知道小編是否同意?
我覺得Z11只有在仿真天線時才是端口的輸入阻抗吧，如果仿真多端口結構就不是輸入阻抗了...
S11=(ZIN-Z0)/(ZIN+Z0),Zin指輸入阻抗，Z0指line impedance，再通過S11的復數值來計算出輸入阻抗！對吧?
嘿嘿，我自己來解答一下子...剛才用S11=(ZIN-Z0)/(ZIN+Z0)通過S11和Z0驗證了一下zin，發現的確和smith chart里相應頻點的阻抗是相等的，所以我認為看smith chart就可以直接得出各個頻點的輸入阻抗了！回答完畢，歡迎大家討論...
我沒有這么計算過，所以只是猜想，不確定。
那你一般怎么看輸入阻抗啊?
我還真的從來沒有用CST MWS計算過輸入阻抗，我所做過的仿真直接看S11的指標就夠了。
嘿嘿，這問題就又回到了關于CST中S11是怎么計算的問題上來了，我現在理解為在加波端口的情況下S11應該是端口阻抗與輸入阻抗之間的匹配情況，那么如果你的端口阻抗與實際情況下你要接的源或者負載的阻抗有差距的話，那么這個S11好壞就沒有意義了 啊
看來你沒有理解我在QQ上的回復……
波導端口在開始計算之前會先計算端口模式，通過端口處電磁場分布自適應調整端口的屬性。因此，波導端口本身不需要設置端口阻抗，它會自動匹配所連接的傳輸線結構。
S參數本身是一個比率，是針對一個標準阻抗值計算出來的。默認情況這個阻抗值就是50歐姆，通過波導端口計算得到的S參數默認會重新歸一化到50歐姆標準阻抗的情況。如果你的傳輸線的阻抗并不是50歐姆，在Transient Solver Parameter里面"Normalize to fixed impedance"設置你需要的標準阻抗值。

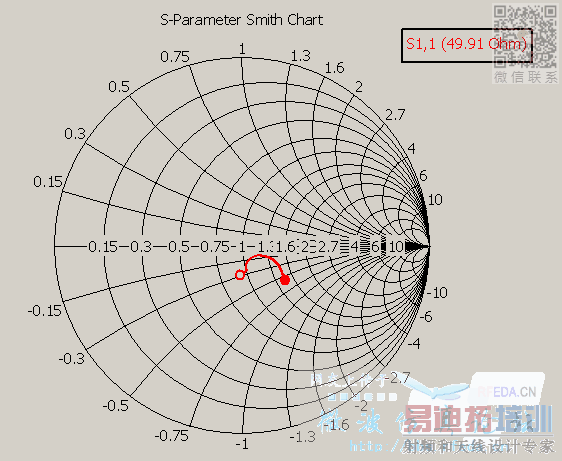

CST里面Smith圓圖里面的中心點阻抗是波導端口自適應看到的特征阻抗
我從上面的smith圓圖來看的話，我覺得s參數不是歸一化到默認的50歐姆，而是按照端口阻抗來歸一化的，我理解的歸一化就是是通過S11=(ZIN-Z0)/(ZIN+Z0)來計算的...你的意思是cst中先算出s11再用Z0來歸一化出smith圓圖，那我想問一下ZIN是怎么計算出來的呢?
還有一個問題是“在Transient Solver Parameter里面"Normalize to fixed impedance"設置你需要的標準阻抗值。”我試過，比如我仿真二端口器件，只有選擇all port時才能設置這個值，也就是說當我仿真的二端口器件兩個端口阻抗不同時，怎么設置這個值呢?
對的 按圖上49.11來看的
那輸入阻抗就是用這個值然后利用smith原圖反歸一化咯?
是的 應該是這樣的
看smith圓圖吧，我覺得那個圖啥都有了。
恩，謝謝哈，直接可以讀出來...
主要是一直對于cst中s參數以及輸入阻抗是怎么算出來的比較糾結...
如果我已知一個天線的結構，但是我要求出它的輸入阻抗，如果加離散端口的話就是不斷的看S11不斷的調整離散端口的值就可以得到它的阻抗了吧,但是如果加波端口的話，在不能直接加到端口的情況下就只有用同軸結構或者其它結構來饋電咯，比如說單極子天線，那么這樣的話我們就只能知道同軸端口的輸入阻抗，而不能直接讀出天線的阻抗了，是不是只有計算才可以知道啊?
S11=(ZIN-Z0)/(ZIN+Z0),這樣子寫是不準確的。應該把S11改稱T11，也即反射系數的定義。S參數的定義一定要從輸入波以及反射波的比值著手，否則容易出錯。從史密斯圖上可以度出各頻率點的阻值，這里可以忽略歸一化的問題。也可以比較同一頻率點在不同歸一化時，阻抗應該是不變的。注意這里S參數是會變得。總的來說Z參數的值是不會變化的，而S參數的值是依賴于歸一化阻抗值的。
如果是雙端口器件，各個端口器件可以使用不同的歸一化阻抗。取決于應用，通常來說，歸一化阻抗是各端口傳輸線的特性阻抗/或波阻抗。比方說微帶線的特性阻抗，以及矩形波導波阻抗。如果是前者，一般以中心頻率下的值為歸一化阻抗，后者因?yàn)殡S著頻率有較大變化，各個頻率的下的值需要單獨計算，在CST MWS里面，使用（var. ref. imp.）作標注。
CST仿真應該是得到S參數先。其他的可以根據S參數得來。可以參閱教科書。
“S11=(ZIN-Z0)/(ZIN+Z0),這樣子寫是不準確的。應該把S11改稱T11，也即反射系數的定義。S參數的定義一定要從輸入波以及反射波的比值著手，否則容易出錯。”不是很明白這里的不準確是指?從定義上來說，反射系數是指的端口反射波與入射波之比，而這個公式也是通過定義推出來的吧...
“如果是雙端口器件，各個端口器件可以使用不同的歸一化阻抗”我想問一下，正如你說的，在默認情況下，它是按照端口的特性阻抗來歸一化的，但是我如果想按其它阻抗來歸一化可以嗎?（也就是兩個端口同時設為不同的歸一化阻抗，可以嗎?）
cst計算二端口器件的一端口的s11參數，要默認二端口沒有反射，也相當于在二端口接了一個與二端口特性阻抗相同的負載，可以這樣理解嗎?
學習了，謝謝
可以設置的。
學習一個
正好想學習下
