請問大牛們，The calculation domain is completely filled by PEC.

The calculation domain is completely filled by PEC. Please check backgound material settings and layer properties. 不知道哪出問題啦。

不是讓你檢查背景材料設置了么……

背景材料全是金屬.問題最有可能出在 用仿真腔體的設置，來仿真天線

請問如何設置仿真天線的背景材料?

Solve -> Background Material...

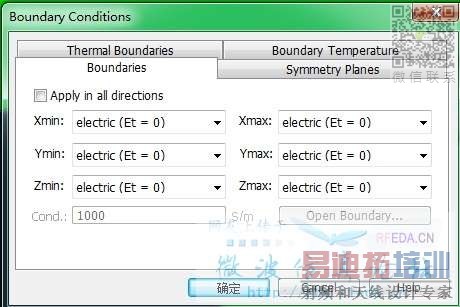

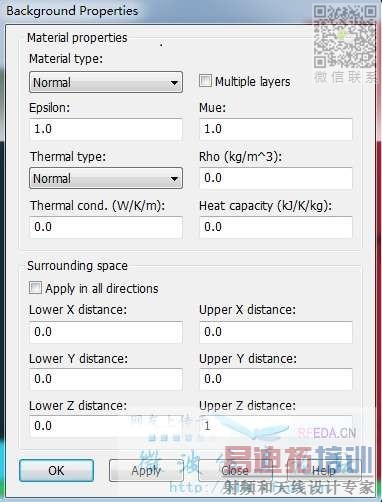

如果想仿真微帶線的近場輻射，背景材料和邊界條件這樣設置可以嗎?

邊界條件改為open add sapce吧

謝謝回答，
請問open 、open add space 和 Et=0 分別對應什么樣的實際情況?

open 吸收邊界
open add space 一定的自由空間+吸收邊界
Et=0 理想電壁，就是電導體

背景材料怎么表述的，主要就是看介電常數之類。你根據要求設置各種參數就行了吧

要弄明白各種邊界的話最好看下算法的東西，只是工程用的話按CST給的模板來吧。

原來是這樣，謝謝……
現在我參考了別人的例子，仿真一個含有接地層的微帶線，
1.他將邊界條件都設置成了理想磁壁，仿真之后的結果跟論文上的差不多了，
2.然后我又根據您的建議，將上邊界改成了open add space，再按自己的理解，將下邊界（與接地板相連的）設為理想電壁，其他邊界設為理想磁壁，得出的仿真結果也沒有太大差別……
請問這是不是說明兩種邊界的設置都沒有問題?還是只有其中一種的設置是正確的?
