請問在CST中怎么看激勵信號的頻譜？寫論文用到 等待
來源：edatop
更新時間：2024-09-02
閱讀：
請問在CST中怎么看激勵信號的頻譜?寫論文用到 等待
請思考：
在CST MWS你能不能看到激勵信號?
這個信號是哪個域的?
不同域之間的轉換要做什么樣的運算?
CST MWS有沒有這樣的運算?在哪里能找到?
請回答以上的問題，謝謝。
你 好
謝謝你 不過現在有新的問題了
請您指教

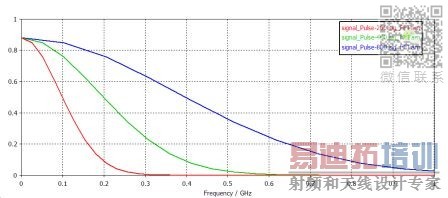

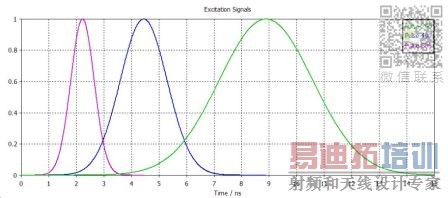

1 我覺得CST中作信號的FFT 幅度譜好像做過處理了吧 我設置了三個激勵信號 其中頻段分別為0-0.2 0-0.4 0-0.8 我認為同幅度的三個高斯脈沖 持續時間長的脈沖應該低頻分量比其它的脈沖高 可是做出來是一樣高 見附件
2 結果中曲線的顏色如何更改?比如我的這個附件 我想讓曲線和它的頻譜 顏色對應相同
謝謝
第一個問題可能要再看看DSP的相關東西吧，這個我沒有仔細考慮，幫助文件里沒有提到幅值歸一化。參考CST MWS幫助文件《General / 1D Result from 1D Result (Rescale xy, FFT, Derivation,》。
第二個問題，仔細研究一下軟件操作就能知道Plot Properties -> Curve Style。CST MWS幫助文件《Curve Style》。
