關于CST Cable Studio中屏蔽層的問題

我要建立一根雙絞線傳輸線，里邊為一對雙絞線，外邊有一個屏蔽層，但是我找不到cable studio中加屏蔽層的方法，請高手指教。

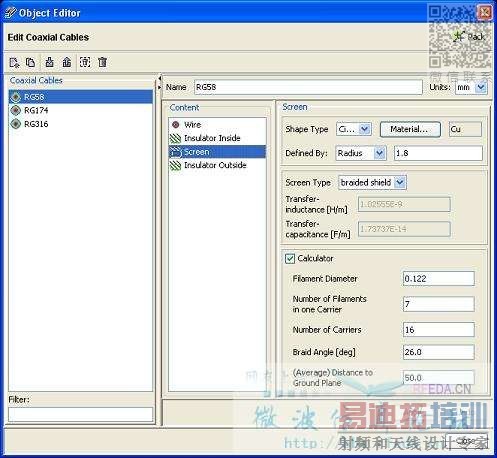

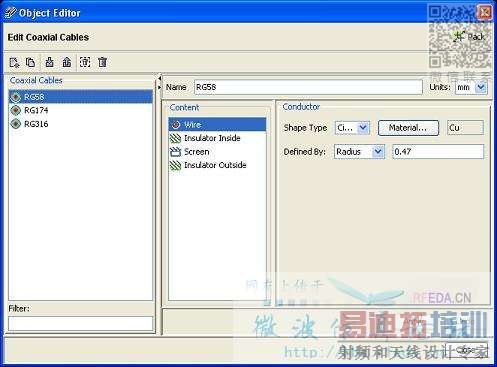

同軸線有屏蔽層的設置：

我知道同軸電纜的可以設置各種屏蔽層，但是雙絞線模型里我實在是找不到關于屏蔽層的設置，我只找到了對絕緣體的設置

學習中，最近我也在學線纜工作室，多多討論呀

建立Cable Group，是可以自己建立想建立的任何電纜形式的。
默認的雙絞線是不能改出來屏蔽層的，你得新建一個或者把這個默認的雙絞線復制到Cable Group里面再去修改。

樓上說的對，新建一個cable group，就在線纜庫的最后一個，然后在里邊添加一個雙絞線線纜，就可以設置screen了

正在學習中，多多討論

學習。
