求助CST軟件里面瞬態求解器的設置----精度accuracy的設置
CST軟件里面瞬態求解器的設置----精度accuracy的設置
它的設置有：-20，-30，-40，-50......-80dB ,nocheck
1. 一般的理論驗證或者仿真將其設置為多少?-30dB
2. 如果是做一些實際的產品，又設置為多少?-60dB
3. 還是根據具體的模型或產品要求，自己選擇適當?shù)臋n，怎么判斷?
4. 精度設置的越高-80dB，計算的時間越長，也就是效率不是最佳，怎么設置才能達到最佳設置?

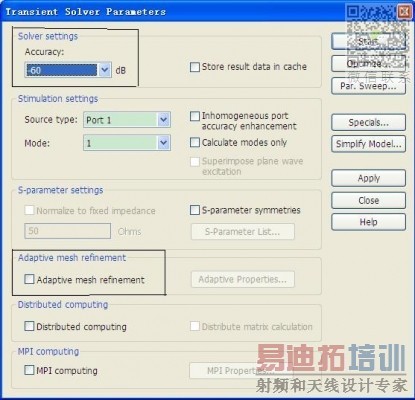

此問題，已困擾我很久，希望大師能夠解決，謝謝,可以看下圖
一般設置-30已經足夠了 足足足夠了 除非是軍用航天航空這些 或者你認為你的電腦特別好 你時間特別充裕除外 每次我都-30 然后自適應 如果收斂就OK 這個不是問題 加工后誤差不大 可以發SCI
謝謝樓上的
-30
絕大多數情況下都是夠用的
我自己來回答一下問題，進行一些總結
1. Transient Solver里的Accuracy這個參數通過Steady State Monitor監控激勵函數結束之后模型中剩余能量與初始能量的比值，在Maximum solver duration之內，如果剩余能量與初始能量的比值小于Accuracy的設定值，那么求解器就終止仿真。
2. 我個人認為Accuracy對S參數的影響，我仿真過的一些模型，
（1）對于簡單模型而言，其S參數曲線在-30dB，-40db，-60dB的曲線一樣，這是在不自適應網格的情況下的結果，個人認為這種簡單模型不能說明Accuracy對S參數的影響，
（2）對于復雜的模型而言，有的模型的S參數曲線在-30dB，-40dB，-60dB，-80dB下的曲線完全不一樣，這也是在不自適應網格的情況下，對上述（2）里面的結果比對，哪一個更好?，那是不是其絕對值越大的數，結果更為可信，但是時間會相應的增加很多，這樣就不是很合理，這一點我也不是很明白，個人會采用更高accuracy值得結果曲線。
（3）對于簡單模型或者復雜的模型，先采用自適應網格加密，然后在accuracy的參數選取其他的值，其結果相差不是很大；
對于上述情況的分析，個人認為在（3）這種情況下，對accuracy的不同參數值進行結果和時間比較，選取一個比較合理的參數值。
3. 對于說到“精度”，個人覺得很多人都在亂用這個定義。在物理學里，描述一個測量值和理論真值的接近程度使用兩種參數：準確度和精密度。在仿真里，個人認為絕大多數人所說的“精度”其實都說的是“準確度”（注意，不是上面我們所說的accuracy這個參數）。CST MWS中，決定仿真結果和理論真值的接近程度的因素只有一個：網格劃分。網格化分得越細致，仿真結果就越接近理論真值。這個概念我同意
4. 對于這個問題：Delta S是指在Adaptive mesh refinement里的delta S，它是關系到網格化分細致與否的問題。delta S可以手動設置，默認設置是0.02.如果需要很高的精度（或者說是準確度）也可以設置為0.002或0.001之類的，當然這樣仿真的時間將會很長，以犧牲時間為代價，numbers of pass 的值也可以相應設置大一點，個人認為這和HFSS軟件里面的設置及原理差不多。
5. 對于我開始提出的問題，就是怎么設置才能達到一個好的結果，即就是一個合理的設置，個人認為可以按照2.里面的方法進行。
以上是自己的一些看法，另外還有hefang對這些概念的理解，在此表示感謝；不值準確與否，希望大家批評指正。
基本認同你的觀點 現在我建模完成后一般都是先自適應一次 然后找兩次結果收斂或者接近時候的網格數 作為基準 用這個網格數來掃參 優化 這樣比較準確 對于準確度 我從來都是-30 只有一次是-40 因?yàn)楫?dāng)時是個諧振天線 收斂很慢 -30的時候 S11諧波太多 不得不-40 但是對于一般天線而言 -30已經夠了 DELTA S 0.02 也是足夠了 新手不必過于糾結這個問題 何況模型的準確對 跟你本身建模的細致程度有很大關系 建模的細致程度在更大意義上影響你的計算結果 如果要糾結 就在這上面糾結吧
自適應收斂后你得到一個網格數 接下來的仿真你怎么設置那個網格數位基準呢?在全局網格里控制總網格數不做自適應?還是自適應控制他的最大網格數呢? 還有，我之前聽人說過，自適應后的mesh可以保存，然后再下次仿真時候?qū)氲?，是不是有這種功能呢? 很希望能得到你的解疑，謝謝。
