CST遠場方向圖如何標記

CST還很不熟練，

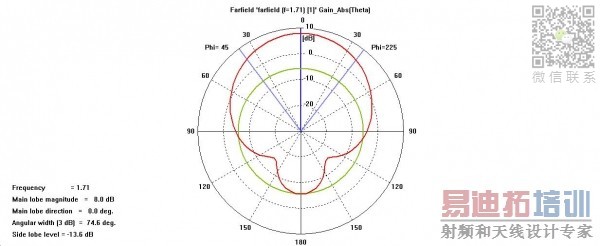

做了一個天線，仿真得到其方向圖，但是不知道如何標記，
像HFSS中得到圖形后標記，這樣可以很方便查看很多天線的特性。
哪位高手給點指點！

不好意思，麻煩小編把此帖轉到交流區，
發帖的時候沒有注意到在資料區：4de ：4de

一方面可以導出數據進行處理

不知道你要加什么標記

有axis maker和measure line兩種，但都很弱

多謝00d44和bighelix的回復！
回：00d44
就是想看各個角度的增益值
比如我要查看天線的前后比，想把0°和180°處的增益標記出來，這樣可以看前后比，現在就是不知道如何標記
回：bighelix
能否詳細說明一下axis maker和measure line操作的步驟?
我在方向圖上點擊右鍵，只有圖形屬性這一項可以選擇操作

另一種比較簡單的方法就是導出你說的那個圖的數據，然后在導出數據里可以直接查看各個角度的值，同時也可以對數據進行二次處理

前后比，等具體值，可以通過后處理來做相關的操作，你可以看看后處理的選項了解下

maker功能只有在直角坐標系情況下有效
