CST中6個error的解決方案

來源：edatop 更新時間：2024-09-07 閱讀：

學習CST中遇到了很多ERROR不知道怎么個意思，虛心向高人學習下。
1. The port mode Eigensolver(本征求解器) failed because the maximum number of iterations has been reached.
2. Single-ended definition requires a separate mode set for each pin .Please check waveguide Port Number.
3. The propagation constant of mode1 is zero ,cannot continue.
4. Waveguide for port nuber 1 is too short. The waveguide must be homogeneous for at least three mesh planes along propagation direction.
5. Too few conductors detected .Conductors might be short-circuited in port plane.
6. On port 2 multiple potential definitions of the same set are located on one conductor ,or a symmetry condition is incompatible with the potential definitions.
微波仿真論壇上看到的，除了第4個問題是因為端口處沒有加密到3個網格以外，其余的都還不知道怎么解決，拿來和大家一起探討下。

我用CST有些時間了，您遇到的問題主要都是波導端口的定義和端口處網格的定義上，答案如下。希望幫得上你。
1、這個提示并不是真正的本征模求解器的問題。CST的2008版以后的版本中對波導端口的求解精度進行了提高，每次進行仿真的時候，會自動對波導端口進行自適應網格收斂性分析，并得到精確的結果。這里出現這樣的錯誤提示：主要是波導端口處的起始網格設置太粗，經過了4次（缺省值）網格迭代后仍不能達到指定的1%（缺省值）的精度要求，所以計算停止了。解決方法：提高端口處的起始網格或者取消自適應分析，更建議用前者。
2、要進行單端S參量計算，是要定義多芯端口的。CST叢書3中有多芯端口定義的詳細介紹，老兄可以買來看看。也不貴！
3、真不知道您是怎樣定義的波導端口，波導端口的傳播常數為0啊，這當然不能繼續進行下去了。
4、還是波導端口的問題，波導端口的定義要求端口面處，傳播方向上至少要有3個網格才行的。
5、同樣，斷口處的網格太少，端口面上都短路了。
6、多芯端口定義的不對，這個錯誤說明您把多個電勢定義到同一根內導體上了。這怎么行！建議你看看叢書3或者他們有本叢書9里面有個多層差分線的例子介紹的也挺好。

其實樓上下次遇到問題時，還可以把模型一并上傳。這樣幫你解答起來更有針對性地。:19bb

回答的很好啊，不錯，支持一下
:27bb
:27bb :27bb

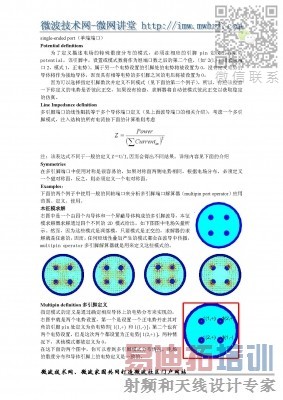

CST的叢書3中有波導端口和多芯端口定義的詳細介紹。微波技術網上也有對多芯端口的簡單介紹啊。如附件就是從這里下載的。
http://imw.mwhrf.com/thread-7956-1-2.html
呵呵……
