HFSS～CST同樣的模型結果咋差別這么大呢
同樣的模型，在HFSS里面用WAVE PORT和LUMPED PORT的結果怎么區別這么大啊?另外在CST里面結果也不一樣，很費解啊……照理不該這么大啊差距
端口大小跟邊界大小圖上面應該看的清楚吧，琢磨這幾天了沒琢磨明白怎么回事

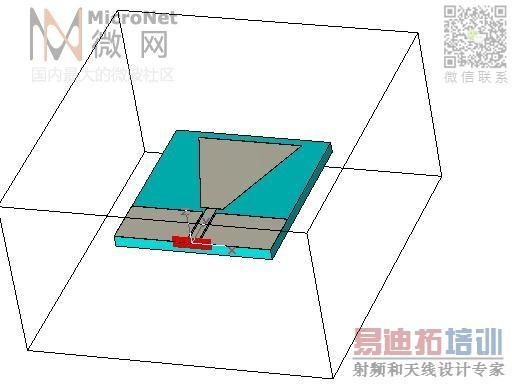

CST模型

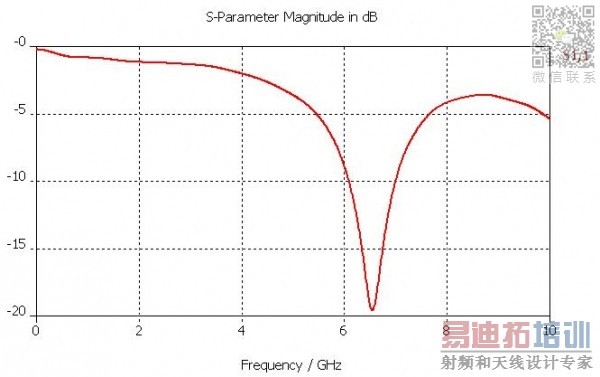

CST結果
HFSS lumped port模型

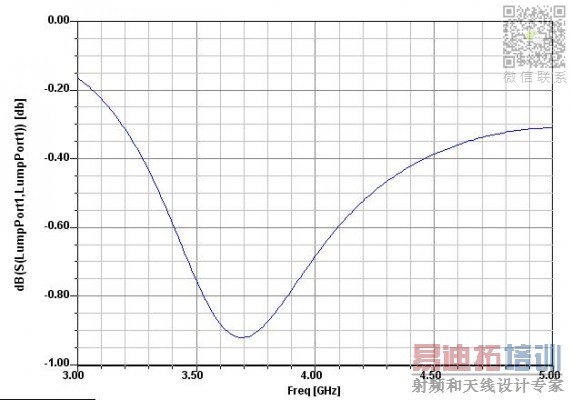

HFSS lumped port結果 S11都很郁悶啊這個

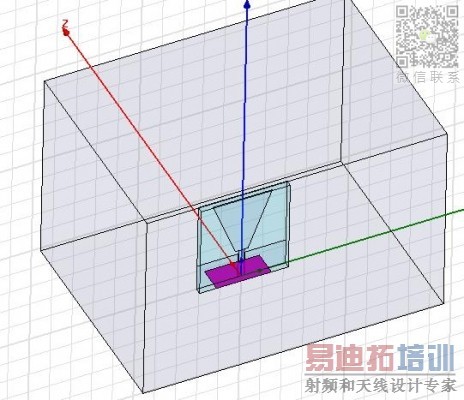

HFSS wave port模型

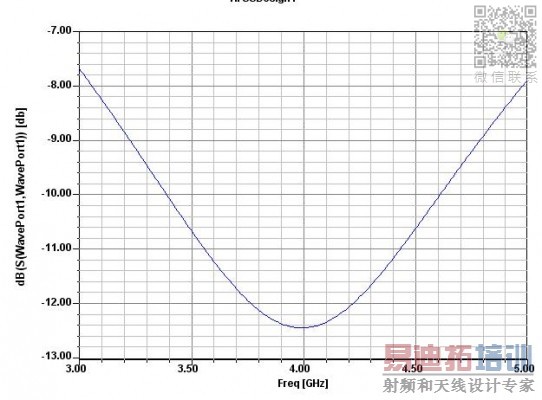

HFSS wave port結果
組圖打開中，請稍候......
竊以為CST結果比較可信，因?yàn)槲矣玫腃ST比較熟一點，HFSS正在研究，改天拿這個尺寸刻一個板子測測看到底哪個是對的，實在搞不懂為什么會這樣，HFSS里面端口方面雖然就有點迷糊，但是應該不會差這么多啊！
端口饋電一定要正確，cst端口設置要正確
兩者不同之處是算法不同，側重仿真的電尺寸也不同，不過兩者仿真的結果不應該相差這么大，應該是哪個條件沒有設置好?

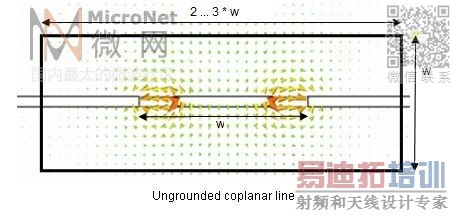

我是按照HELP里面這個設的啦，看來不能過于套用這個，我把端口寬度改大諧振點能到3.7G，不過寬口下端按它這個計算就是我之前發的那個樣子，改成與介質板下端平齊還是這樣，不過下端如果超過介質板諧振點就到了3.7G。
是不是說明寬度也不能完全找這個上面的2～3倍W啊，應該再大點?
很多具體情況HELP里面也給不了答案～
我現在的感覺是端口的設置不能太大，這樣會產生高次模，也不能太小，這樣仿真也不準。
不過那個LUMPED與WAVE PORT的區別又怎么解釋呢?LUMPED PORT不是在饋線下畫個面然后設置成LUMPED PORT畫個積分線就可以了么?寬度就是饋線寬度，高度就是介質板厚度，這個應該沒錯了吧～
費解ING……
你的lump port有參考地沒有?
謝謝你的關注，哈哈～
不過……弱弱的問一句，參考地是什么?在哪里設啊?
那個英文教程上沒看到耶……
我就是在饋線下介質板邊上畫了個面，寬度跟饋線寬度一樣，高度跟介質板厚度一樣，然后設置為L(zhǎng)UMPED PORT ，然后從饋線往下方向畫了條積分線……
CPW兩邊是接地的啊，不過不知道怎么表現它們接地，我設的邊界條件都是PEC，把兩邊接地改成infinite ground plane仿真結果是一樣的……
可不可以再詳細說說啊，哈哈，不是很懂呢……
從截圖來看貌似你hfss的端口設置有問題吧
小編仿的是CPW的饋電結構。所以在HFSS中，設置的lump port是不正確的。積分線應當從地，也就是ground指向信號線。沒有地的話，想當于是開路了。
至于CST和HFSS仿真結果不一致的情況也是可以理解的。首先我假設小編用的是cst的transient solver，那個是time domain仿真，而HFSS是frequency domain的方針，算法是不同的。可是，即使算法不同，你的仿真結果應該相似。假設小編端口大小之類的設置全部正確的話，CST和HFSS的default setting的精確度是不一樣的。建議小編加大mesh density，mesh多了的話，結果應該是基本一致的。
最后想說，小編比較S parameter的magnitude說明的問題很片面，一般應該比較Smith Chart，那個說明問題要全面的多。
初步認為你的hfss得lump port端口設置的有問題。
感謝大家的熱心討論，受益匪淺，謝謝謝謝……:19bb
初涉微波第二年，一定努力學習，潛心研究，向廣大前人看齊……有論壇的支持，鼓勵很大……
再次感謝大家……哈哈哈，感動ING……
這里就是家，沒事，互相幫助乃中國之美德
總結一下，呵呵，CST端口設置確實有問題，端口下端要覆蓋住介質板，并適當往下一些，HFSS確實如各位熱心的朋友所說，LUMPED PORT有問題，在縫隙里畫了一個面，然后加了個積分線，三種仿真結果差別并不是很大……通過這次對端口設置多了一點點認識，再次感謝大家……
CPW饋電一定是在縫隙設置端口饋電嗎?
LUMPED PORT 激勵源下面需要畫參考地。
如果你要詳細分析天線，hfss里面最好用waveport，lumpport方便但是好像得不到相位參數，waveport就沒有這個問題，但是waveport的大小設置很有關系，長寬有個要求，具體多少我忘了，可以幫你找找。
如果hfss的天線結構沒有問題，端口設置也是對的話，結果相當可信的，關鍵是你的模型和邊界設定別出錯，如果CST計算的結果相差比較大，那就是你的網格剖分不滿足計算精度要求，你要進一步加密網格，兩者計算結果不會相差多少。
畢竟你的這個天線電尺寸不大。
對HFSS剛剛接觸，CST用端口的 把介質包進去 至于說不能太大 我用的尺寸一般是厚度是介質層厚度的2倍 寬度是貼片寬度的3倍 效果感覺還不錯。
你們都說是lumport的問題，但是，如果有積分線的話，應該是沒問題的，
waveport如果在空氣或者真空里面，要加一個反射面的，防止信號流雙向。
僅僅是個人觀點
小編的問題提的好，很詳細，有見地，堪稱問題模板！
您的每一次免費分享，熱心助人，都為微網社區做出了巨大貢獻 http://www.mwtee.com
希望以后能多一些這樣的討論。
借貼問個問題，小編的情況是單邊天線，但如果天線對稱，從中間添加信號，例如 dipole，那樣應該只能用lumped port吧? 也可以用wave port嗎?
理論上是這樣，可真正加激勵面及積分線時，是個問題哈
我也遇到了同樣的問題，郁悶的很，不知道是怎么回事！
學習了！很贊
很受啟發！
受益良多。
看來HFSS的應用很有學問呀！
正準備學習呢！
