關于在CST中如何看某個參數隨S參數變化的曲線結果
來源：edatop
更新時間：2024-09-15
閱讀：
在2016版本后的CST中，看某個參數隨S參數變化的曲線結果的這個功能被整合到了 后處理模板當中的General 1D result中。
具體解決辦法：
0.建模仿真，得到某個變量下的多條Frequency-Sparameter曲線
1.打開后處理模板中的general 1D result下的 0D or 1D ...
2.選擇下圖中的0D中的y at Given x（相當于把仿真結果的Frequency-Sparameter曲線中的頻率，即橫坐標確定，本例用的5.6GHz，因為建模時已默認GHz單位，所以只需要輸入5.6），縱坐標再選擇Sparameter的某個項就可以了。

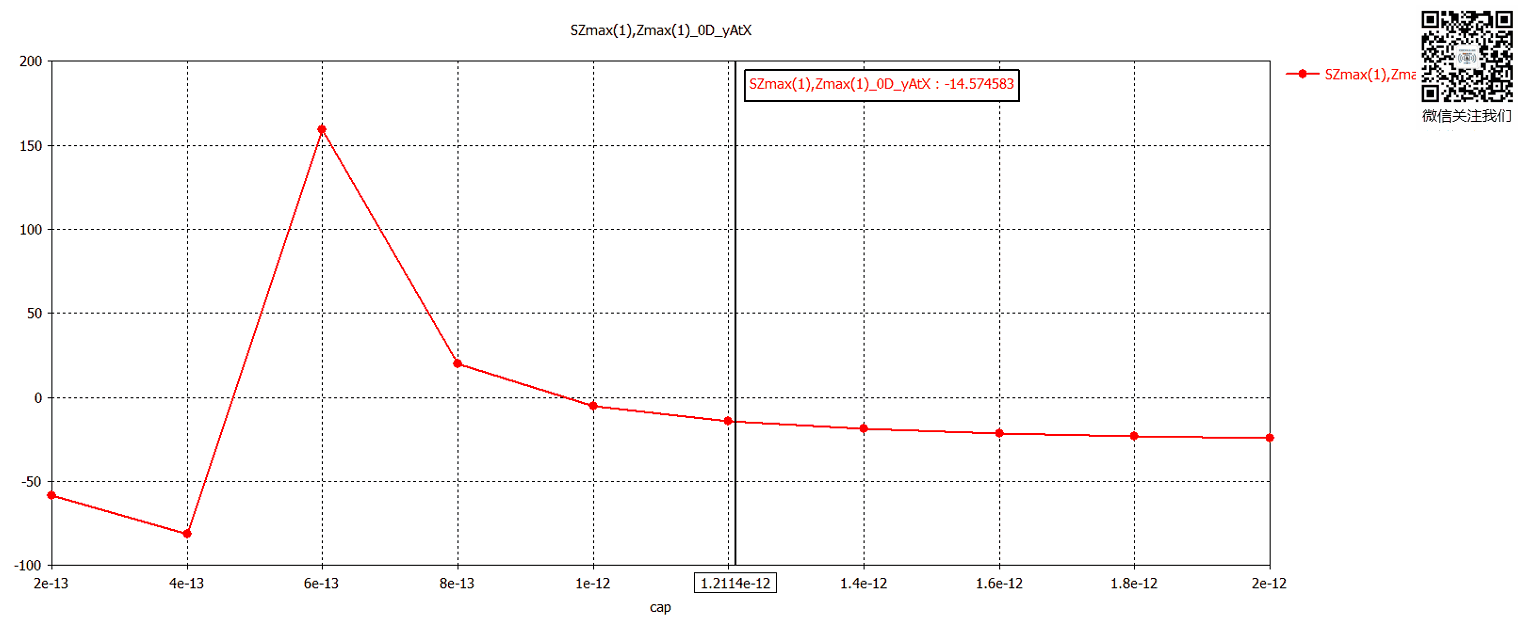

3.結果
