求大俠幫忙：CPW饋電在HFSS中應該怎么設置

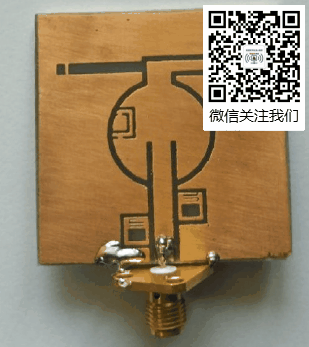

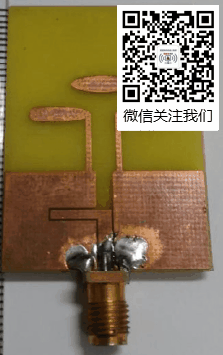

小白一枚，想知道如下2個圖這樣的饋電是怎樣設置的 謝謝。

自頂11111

在CST中有自帶的計算模塊，可以根據介質板介電常數計算CPW的信號線寬度和槽寬，HFSS應該也有類似的模塊，不過我沒用過，你可以找找

謝謝 我想問一下，他們是波端口饋電還是同軸線饋電還是用的SMA接口饋電呢，我看他們HFSS模擬像同軸線饋電 又該怎么設置

在HFSS、CST、EMPro....都會用波導端口設置_(CPWG,CPW結構)

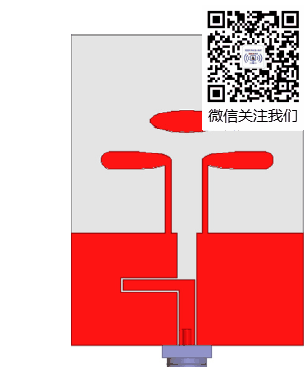

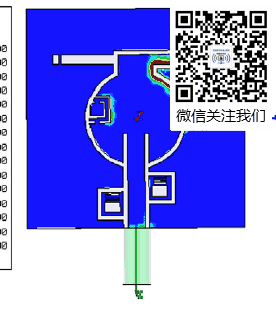

謝謝大佬幫忙，可是我看他的仿真圖里 那個圓柱形的不是同軸線么?

那是借用SMA connector的結構手法，但是端口一定是波導端口！

好的，謝謝解惑，那請問直接設置波端口和用SMA connector的結構手法，兩個結果是差不多的么

差不多，個人認為用SMA connector是考慮實際測試中的因素，測試中需要焊接SMA接頭，所以仿真的時候根據實際尺寸對SMA進行建模，加到模型中仿真，那么實測數據也會更接近仿真結果

好的，謝謝各位的解答

只有在波導端口做"帰一化"時 會體會到SMA Connector結構造成的插損_S21，那得看建模者的知識水平了！
