CST仿真微帶線

請問各位：

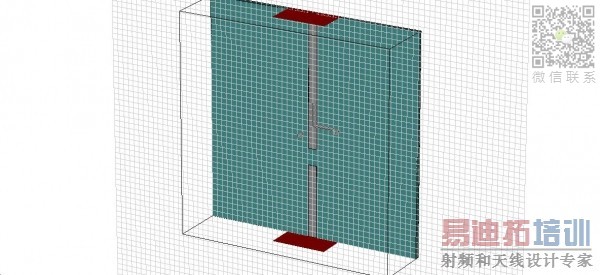

在用CST仿真微帶線時，含有間隙的不連續微帶，在貼片上開縫的位置對傳輸系數有沒有影響啊?感覺應該是有的，但有同僚說應該視微帶線為無限長，所以跟開縫的位置沒有關系，只跟間隙的大小有關，望各位給以指導。附圖如下。

這要看你的微帶以及基板有沒有損耗了
如果是pec 理想材料 從理論上說沒有的
但是你設置為有損的，就與位置有關系了
PS :小編 這樣的回復 有沒有技術分啊 :D

在基本計算上是沒有躲到的差別，但是在實際中，這與你的線的位置是有一定關系的，因?yàn)槟愕幕逵幸欢ǖ慕橘|(zhì)損耗，與你的加工工藝，以及你的計算的準確度都有一定的關系，因?yàn)槲Ь€是復雜的介質邊界

中間的間隙相當于一網絡電容，間隙的左右為特性阻抗Zo, Zo的長度是不是有個什么4分之波長的匹配一說，不知道從這個角度考慮對嗎?這樣的話，似乎即是PEC材料，也應該和貼片長度有關啊，請指教

應該是沒有影響的。

我記得聽老師說過，好像金屬和地之間是可以等效為一個電容的……

肯定有偶合！

我覺得你可以試一下，改變間隙位置，做兩次仿真，比較一下結果
呵呵

Thank you,I get it

仿真試試，再用網分測測，比較一下。
