關于CST2006B子網功能的體會
最近終于把2006B裝上了，
果然有USING SUBGRIDDING的功能，感謝LIUCHAOBABY，

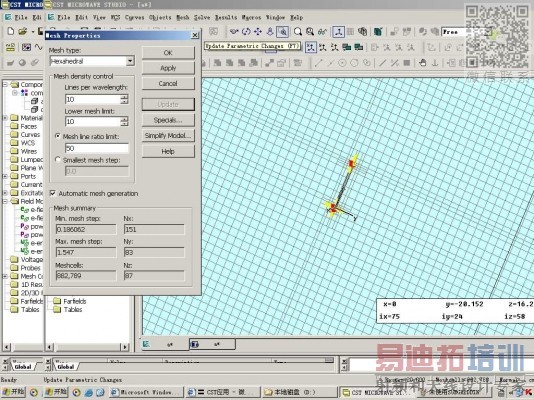

建立了一個模型，查看其未使用子網之前網格的圖形
如圖下附件

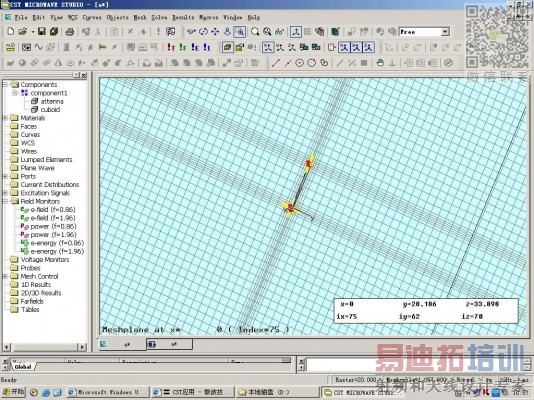

使用SUBGRIDDING以后，網格圖形如下附件，那還發上面巴
在使用CST網格時，我發現CST所謂的專家系統是根據用戶所設置的最高頻率波長的1/10，來作為網格的最大尺寸的【假設設置的網格形狀為，HEXAHEDRAL】，使用子網前網格數為1057800，使用后網格數為882789，大約網格數減少了10％，這對于電大尺寸的模型設計是至關重要的
在運行使用子網劃分后的模型進行仿真時，軟件給出了提示信息
please note that the flexble subgriddingalgorithm requires some numerical overhead
compared to normal PBA meshing
therefore subgridding should only be used if the number of meshes can be reduced by
a factor 3 or more
reduced by a factor 3 or more是減少3％或者更多嗎，整個一段讀的暈暈的
好像是給出了使用SUBGRIDDING的前提條件
請大家多多指教
沒用過
不太清楚 也沒用過 我只知道網格會變少 希望大家來回答 我問問我朋友去
對了我MSN 一般會在 LZ你可以和我聯系
感謝小編，感謝大家的參與
就是說，子網格的運算需要額外的算法，會增加計算時間。所以建議，除非能把網格數減少到1/3，否則不要使用子網格，會得不償失。
感謝bighelix，看來子網的應用也是需要嚴格的條件的哦
當時用子網算了一下，結果機器出現的“活死機”的現象
不過使用子網格技術，要細心，設置不好，結果會發散，特別是單精度版本的仿真軟件。
一般情況子網格大小不能與周圍網格相差太大，具體要根據情況。
這個問題美國賓州大學的余文華老師解決的比較好。
好，學到東西了
CST5.0中是不是也有子網，只不過2006A去了，相當不好使。
怎么加入子網呢.再請教小編謝謝,學習一下喲.
http://imw.mwhrf.com/viewthread.php?tid=8140&extra=page%3D2
這里有，
