HFSS仿真設計濾波器出錯的原因

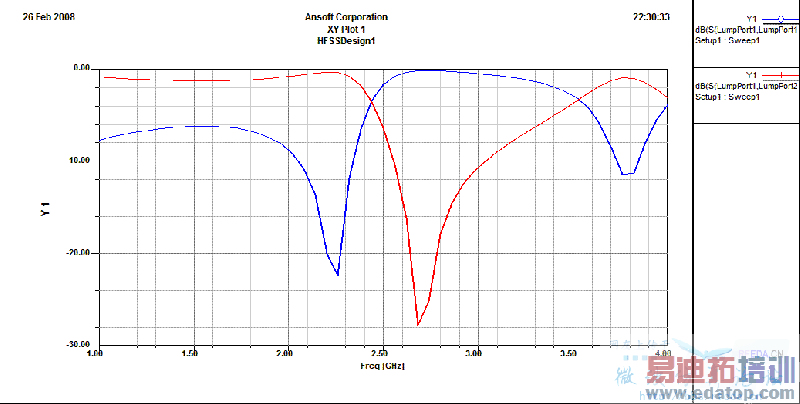

我是HFSS菜鳥，按照“一種基于LTCC技術的螺旋電感帶通濾波器”這篇文章做了個濾波器，結果非常不好 ，改了好多次都不對，我現在也不知道該怎么改了，原文和工程圖以及結果都在附件里，請路過的大蝦幫幫我，感激不盡～～

我做過這方面的東西，可惜沒rf幣了，等我有rf幣的時候給你看看。希望能幫你！

因為所做的是公司重要資料，所以不便給你，但我可以幫你看看你的模型。

謝謝～～

我這個小蝦也來看看

請問你的金屬層2那有間斷，看起來有一條縫
是不是空氣盒子沒有把全部的T型濾波器全部給包起來啊？

你好，看完你的模型后，我覺得：
1 你所看的那篇文獻中，很多東西都沒有給出，例如：濾波器的端電極、濾波器的外觀，這些都極為重要。
2 我在做LTCC濾波器時，除了要有磁體外，仿真時都加有測試板，建議你多看很多公司的產品的spec，例如：TDK、太陽誘電等等，從這里你可以學到很多東西的。
3 如果你想作LTCC方面的東西，我覺得你現在沒有必要在你這個模型上化太多時間，你那個模型有很多的錯誤。你先搜集這方面的資料再仿真。當然，如果你只是想學學HFSS仿真，那就沒必要非得在LTCC方面下工夫，該網站的HFSS資料很多的。

pcxpcx是高人，講的很有道理啊

謝謝大家的幫助，感動ing
我選那篇文獻是因為結構簡單，我想通過仿真它來檢驗下自己對HFSS的掌握狀況。因為本身我的方向就是做LTCC方面的工作。當時也覺得文獻可能有問題，但更多的是覺得自己學得不好。既然大家這么說，那我換篇文獻仿仿看

謝謝大家的幫助，感動ing
我選那篇文獻是因為結構簡單，我想通過仿真它來檢驗下自己對HFSS的掌握狀況。因為本身我的方向就是做LTCC方面的工作。當時也覺得文獻可能有問題，但更多的是覺得自己學得不好。
既然大家這么說，那我換篇文獻仿仿看
謝謝各位大俠～～
