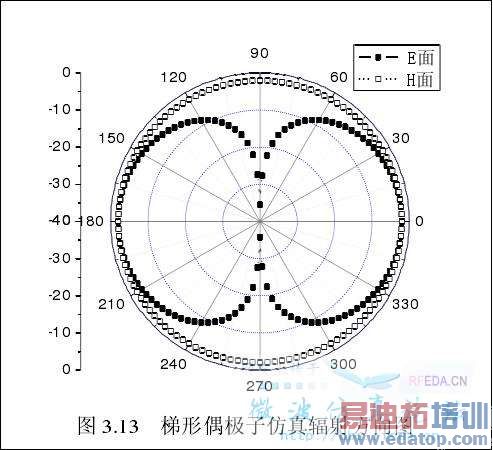

前面發過怎么看YZ平面的問題,承蒙高手指導,但設置后還是看不到.現在把照片附上,大家?guī)臀铱聪?怎樣得到下面這個圖
沒有看到你PO的照片你是否要再重新PO一次
沒看到圖片啊E面 和H面要說寬窄邊
首先你要自己搞清楚那個面是E面，那個是H面。一般是phi等于0和90時對應E面和H面
如果想要把E，H面放一個圖里面，phi就要選0和90兩個值
首先自己要知道哪個面是e 哪個面是h
之后再選擇畫哪個面
舉個例子 貼片天線半波長那個邊平行 且和貼片垂直的那個面是e面
h面：theta0-360，phi=90e面：phi=0
看到了，多謝各位！
這種情況應該是輻射邊和y軸平行吧
