設置激勵時出現這個警告 如何解決？

[warning] Boundary Setup: Warning - The port impedance multiplier is set to 50, but no symmetry boundaries have been defined. (10:42 ÉÏÎç ÈýÔÂ 07, 2008)

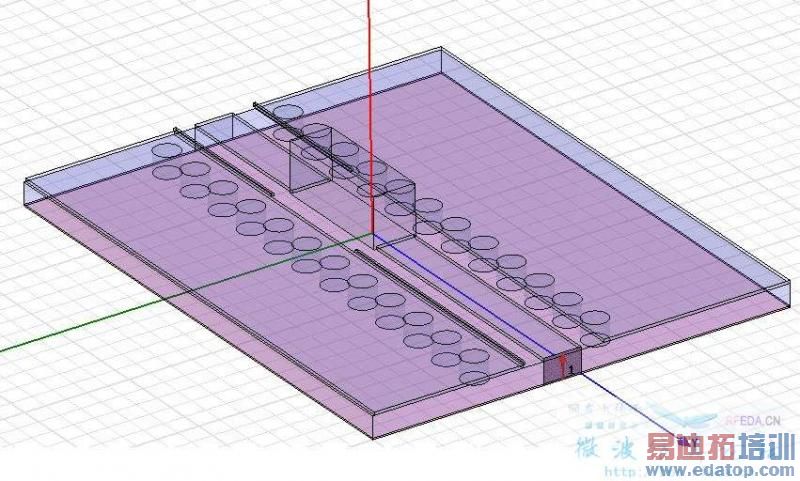

具體結構見附件，尚未加邊界。

把你的HFSS文件發來看看,電子郵件lys_heu@163.com

不如把模型傳到論壇上來，大家一起看

好的，請參見附件。

沒設置邊界條件可能是

不加對稱邊界，不能設置端口阻抗乘積因子，是不是這么回事？你把對稱邊界加上試試看

沒錯，已經解決了，3q！

還沒有看你的附件哈，不過我估計樓主肯定是把port impedance multiplier這個選項當成是阻抗值了，這個是在為簡化模型，使用了perH或者PerE邊界剖分模型時補償阻抗計算積分線時使用的，你的模型沒有剖分，就設置成1好了，

恩
對稱邊界？
兩邊都加饋源？
