一個電感仿真的問題

看到這里的每一個人都很積極地幫助他人，真的是一個好的氛圍啊

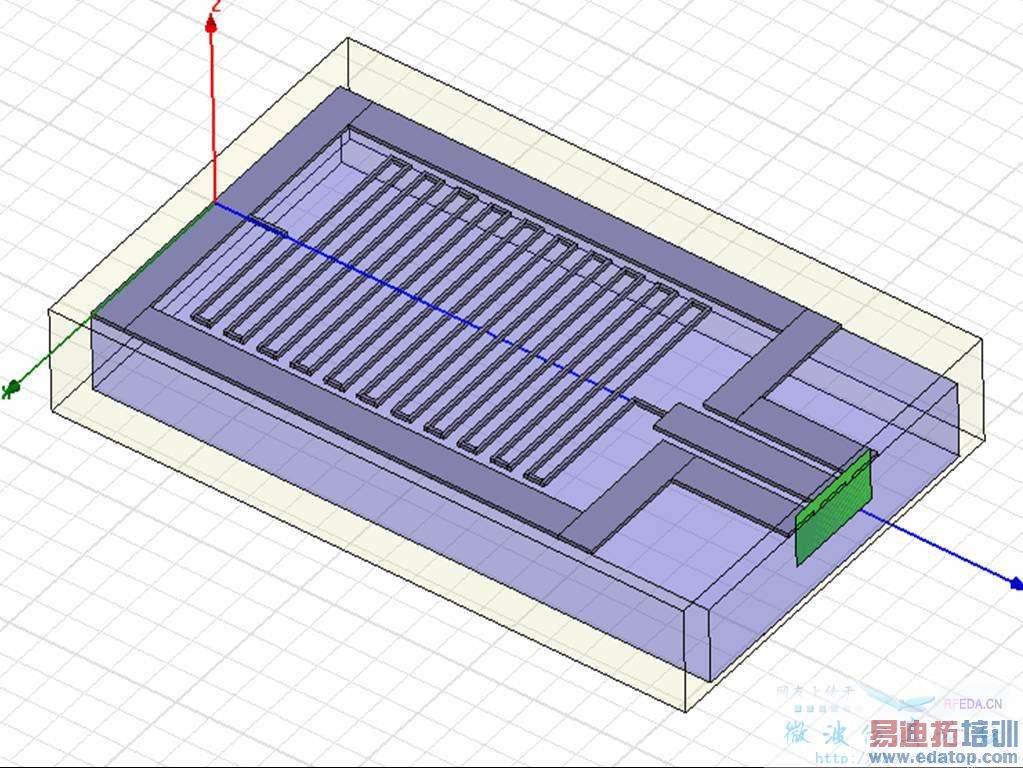

小弟我最近在做一個電感的仿真，模型如下圖所示。只是我不知道我自己的端口(綠色面)加得對不對，發在這里請教一下高手。

實在是沒看懂你的模型，請詳細說說可以么？
對于電感，我都是自己根據Z參數推算的，不知道還有沒有高手教教更加方便簡單的做法

我覺得不對。不知道你的模型端口設在哪里？

外面透明的是空氣盒子。meander形狀的電感的襯底為玻璃，綠色部分是我設的port端口，就是對于port的大小位置這一點，我很不明白，沒個準數

應該是沒問題吧。。

同問哈。請高手解答下哈

外面寬的那部分你設置屬性了嗎？port似乎小了點 project傳上來

我怎么就沒看見你的圖啊？

仿真能通過不？結果怎樣？

你這個是共面波導饋電吧，不是專門有資料講如何CPW饋電嗎，可以加lumped port也可以加wave port,積分線畫在中間信號線和地之間就可以了。
你這里加的好像是wave port，只要尺寸合適就是對的
