圖示HFSS波端口應該怎么設置

經常來求助真不好意思！

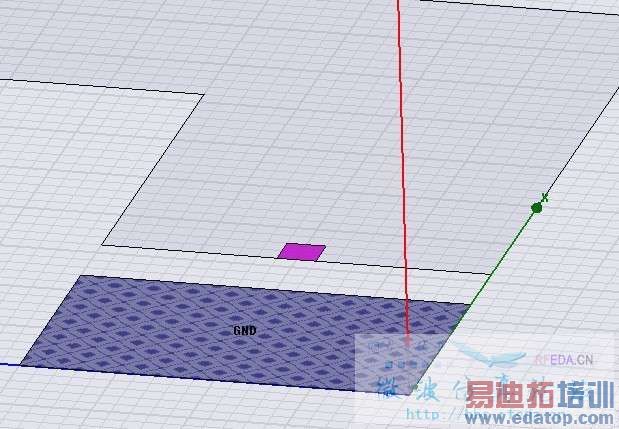

圖中粉紅色格子為接電纜芯的點，下面GND為接地，我應該在哪個地方畫波端口呢？謝謝！

你的圖可不可以放全面一點的,上面大面積是電路嗎? 紅色點是端口嗎? 另外實際使用波端口的地在那?

結構不明，咋一看還像深入饋電式微帶面，建議將部件解釋清楚，有的結構可能是不適合波端口的

上面大面積的是天線部分，只是折彎了，看不見的部分也就一點點。
我畫的紅點是在天線上的焊點，波端口是應該放在地跟天線之間嗎？還是直接就在那個紅色塊上做波端口？

斑斑你就把它當做微帶天線好了，這個只是大概畫了一下下。

天線的饋源很重要的,弄不好,pattern都不同. 而且大都的天線都有地,你的天線不可能只有那一點點地.
很多天線都會有image antenna,沒有足夠的地模擬都會有很大誤差.

圖沒看懂。

現在看來，駐波仿真結果跟實際用網分測出來的有很大出入。希望增益不會有多大出入就好了。
