HFSS仿真兩平行帶狀線間的串?dāng)_，如何加lumpedport激勵
RT!
練習帶狀線串?dāng)_仿真，可仿出來的結果不理想！

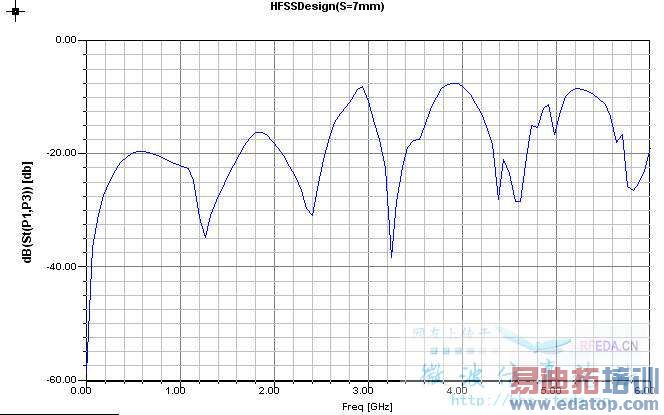

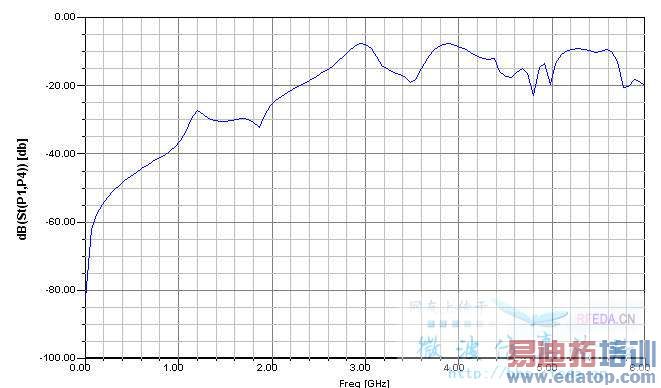

1、不知道帶狀線間串?dāng)_的S31和S41曲線是什么樣的？
2、不知道怎么加集總激勵，F(xiàn)ullbook上倒是有LVDS的例子，可我想要的結構和那個不同，所以也沒有按照差分對來設置激勵！
希望這方面的高手指點下！
周末都出去玩了嗎？呵呵

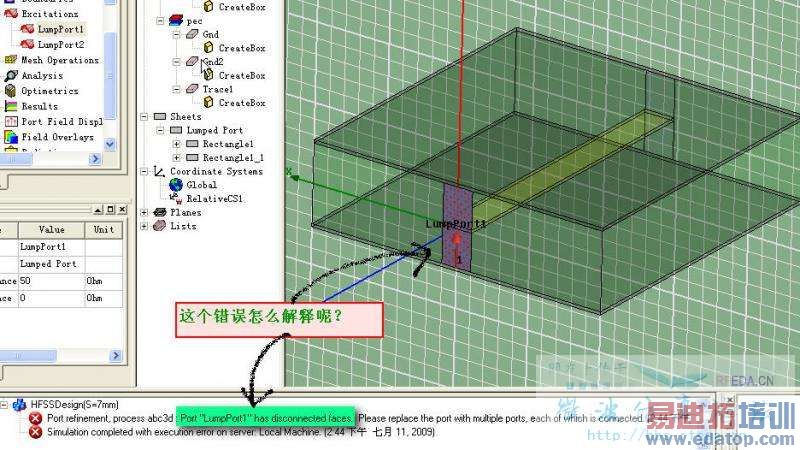

遇到了一個激勵設置錯誤，不知道原因為何？詳見圖片1的錯誤注釋！

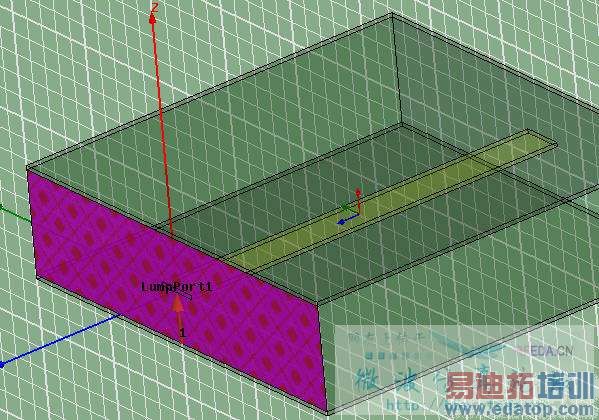

而如果按照圖片2來設置激勵，就沒有錯誤！
Lumped port 是用一個矩形sheet表示。矩形sheet底邊起于 "參考Ground",頂邊止于 trace截面下沿，且積分方向由Ground 至trace。不同的結構，矩形長和寬也相應不同。（長L，即矩形截面內平行于Ground;寬W，即矩形垂直于參考平面）
1>.微帶線:線寬w,電介質厚度h,If w>=h,那么LP 矩形參數為： W=10w, L=h;
If w.帶狀線：線寬w,上下Ground間電介質厚h, if w>=h, then W=8w,
if w
1>.微帶線:線寬w,電介質厚度h,If w>=h,那么LP 矩形參數為： W=10w, L=h;If w.帶狀線：線寬w,上下Ground間電介質厚h, if w>=h, then W=8w,if w
:( I don't know what on earth the display problem of my input.
Lumped port 是用一個矩形sheet表示。矩形sheet底邊起于 "參考Ground",頂邊止于 trace截面下沿，且積分方向由Ground 至trace。不同的結構，矩形長和寬也相應不同。（長L，即矩形截面內平行于Ground;寬W，即矩形垂直于參考平面）1>.微帶線:線寬w,電介質厚度h,If w>=h,那么LP 矩形參數為： W=10w, L=h;If w.帶狀線：線寬w,上下Ground間電介質厚h, if w>=h, then W=8w；if w
