求教HFSS的后處理問題

我用HFSS計算電磁場的分布，得到電場、磁場等分布，我想把這些數據導出來，然后用Matlab進行數據處理作圖。求教用Hfss的同胞們怎么導出這些場分布的數據以及和它對應的網格數據。謝謝各位了！

這個問題我也要關注一下，以前只是導出過S參數矩陣用于后處理，場分布數據包括網格數據還從來沒用過。

在場方向圖界面里點擊右健，有export......就可以輸出數據

前面，我沒找到export啊，我用的是HFSS 10，找到數據導出功能，你用過？

在結果頁面里面點右鍵，然后選export to file，一般我都是選txt格式或者data格式的，輸出的數據里面本身會包含頻率和俯仰以及方位角信息的。

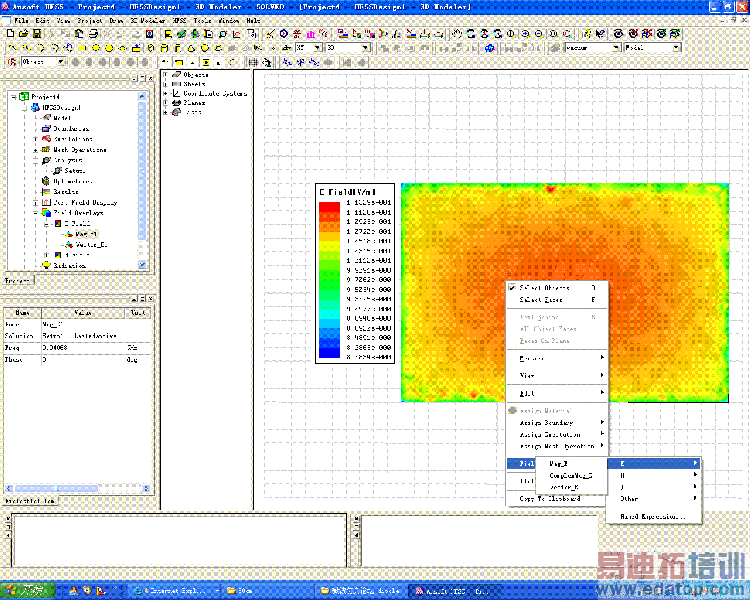

急死了，前面幫忙看一下附件圖片，我還是沒找到export to file

呃，上面說的可以輸出數據的是在results里面輸出的。
那里的結果3d模式下不能導出但是選擇radiation pattern模式就可以導出了。
至于field overlay的部分我沒有用過，研究了一下好像也沒有找到方法呢。一起等知道的同學來解答好了^_^

我找到一種方法，但不會用，你們看看field overlay中的caculator怎么用，里面提到export導出可以用其他后處理軟件使用的數據文件。請用過的同學給指教！多謝！

曾把仿真得到的S參數導出成M文件，在Matlab中打開時感覺數據很亂，它是把所有的數據都導出來了，不知道能不能有選擇的導出一些數據

6樓的同志說的沒錯，又學到了一點，謝謝嘍！
