HFSS仿真螺旋型天線出現的問題

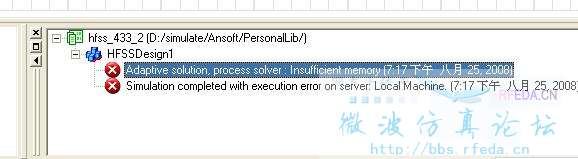

昨天仿真螺旋型天線出現的問題，不知道如何解決，請教高手此為什么錯誤，圖片在附件里面，謝謝了

由于螺旋天線結構復雜，所以劃分網格很多，計算量超出了計算能力。
解決辦法是利用附件中的宏，畫近似螺旋仿真。

謝謝指點。我學hfss不久，您能給我解釋下宏指的是什么么？

還有我想問下版主，如果是劃分網格出現的問題，我可以用手動劃分網格可以解決么？您給的宏畫出的近似螺旋天線和真實的天線仿真出來的效果有多少差別呢

就是一個接口程序，你直接運行，設定你要的螺旋天線的尺寸，例如螺距等，后自動畫出螺旋線，只需要你加空氣盒子和饋電就可以了。才學HFSS建議用自動劃分網格。宏畫出的近似螺旋天線和真實的天線仿真出來的效果是很接近的，就如利用理想導體，代替銅仿真一樣，計算量少了，而精度又損失不大！

內存不夠！

謝謝版主的指點，對于螺旋天線，接地板的設置對于天線的性能有影響么，因?yàn)槲乙抡娴穆菪炀€有實際的接地板，不畫接地板的話天線本身性能是否受到影響，再此請教

自適應計算時，要加密網格，網格多了，計算量大了，內存就不夠

由于螺旋天線的結構，HFSS需要?jiǎng)澐痔嗟木W(wǎng)格。這涉及到兩個問題：第一個是，計算機的速度；第二個是計算機的內存；HFSS適合于在服務器上運行。在普通機子上就算些簡單的，規則的天線吧！
