請教一個HFSS仿真矩形波導+微帶的問題

具體情況是這樣：
一個矩形波導，在波導的底部鋪有微帶線，信號從波導的一端進入，只要觀察兩個波導口的S11和S21就可以了
問題：
1，求解模式選擇哪個？Drive mode 還是 Driven Teriminal？
2，Sweep type 選擇哪個？Fast？還是Discrete？還是interpolating？
3，加激勵的時候選擇waveport，端口是否需要歸一化呢？
加waveport的這個面，是只選擇真空的波導端口還是真空的波導端口+微帶在這個面上端口呢？兩者的仿真結果相差很大
謝謝

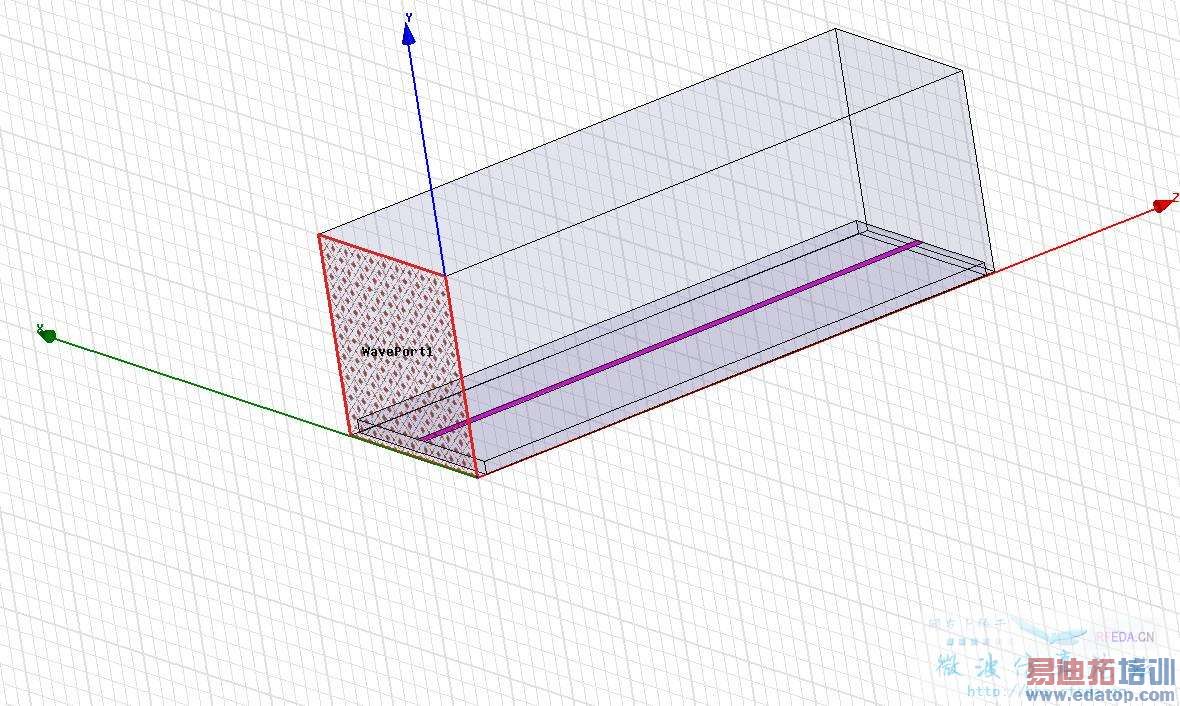

附件中是我的例子，模型如圖model e E: J

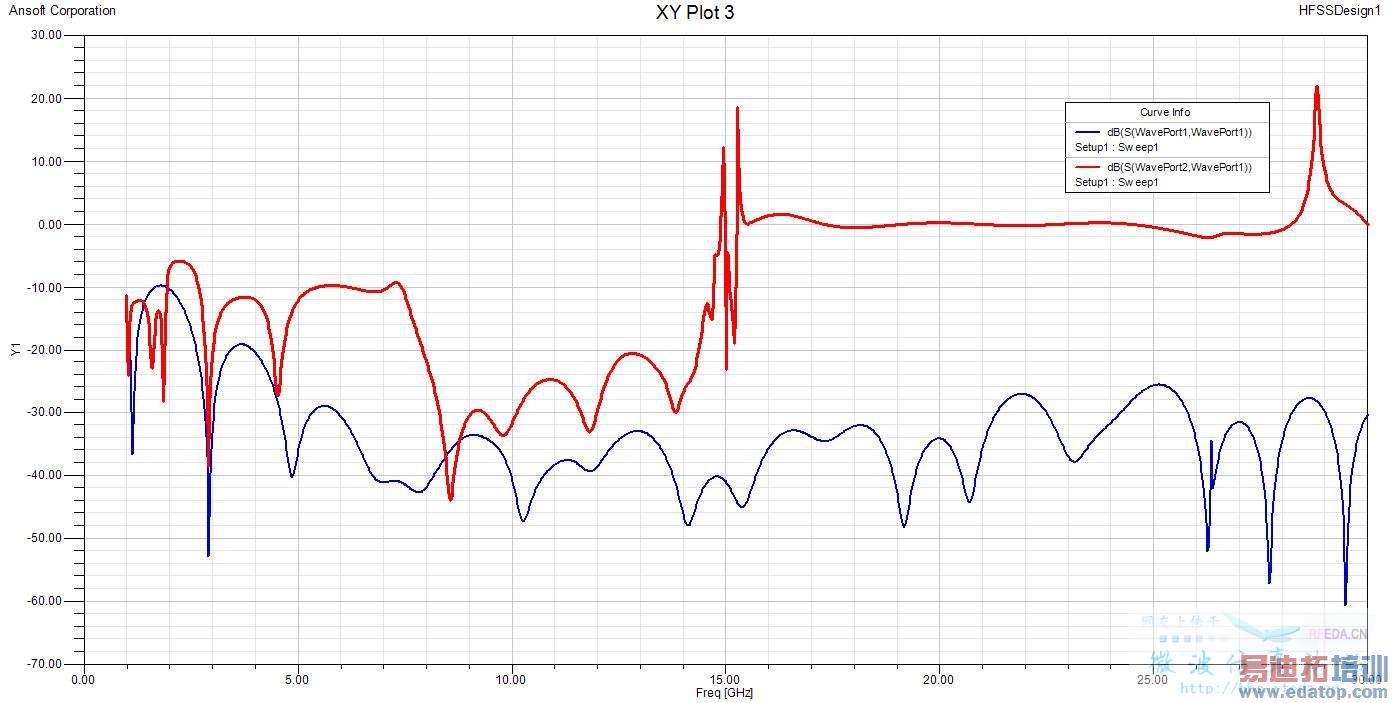

其中“delt”是微帶線比矩形波導短的長度，即 波導的長度-微帶線的長度=2*delt 問題1：當delt=0的時候，為什么矩形波導沒有了截止頻率（如圖delt 0），變成全通的了？是說全部從微帶線過去了？不應該啊

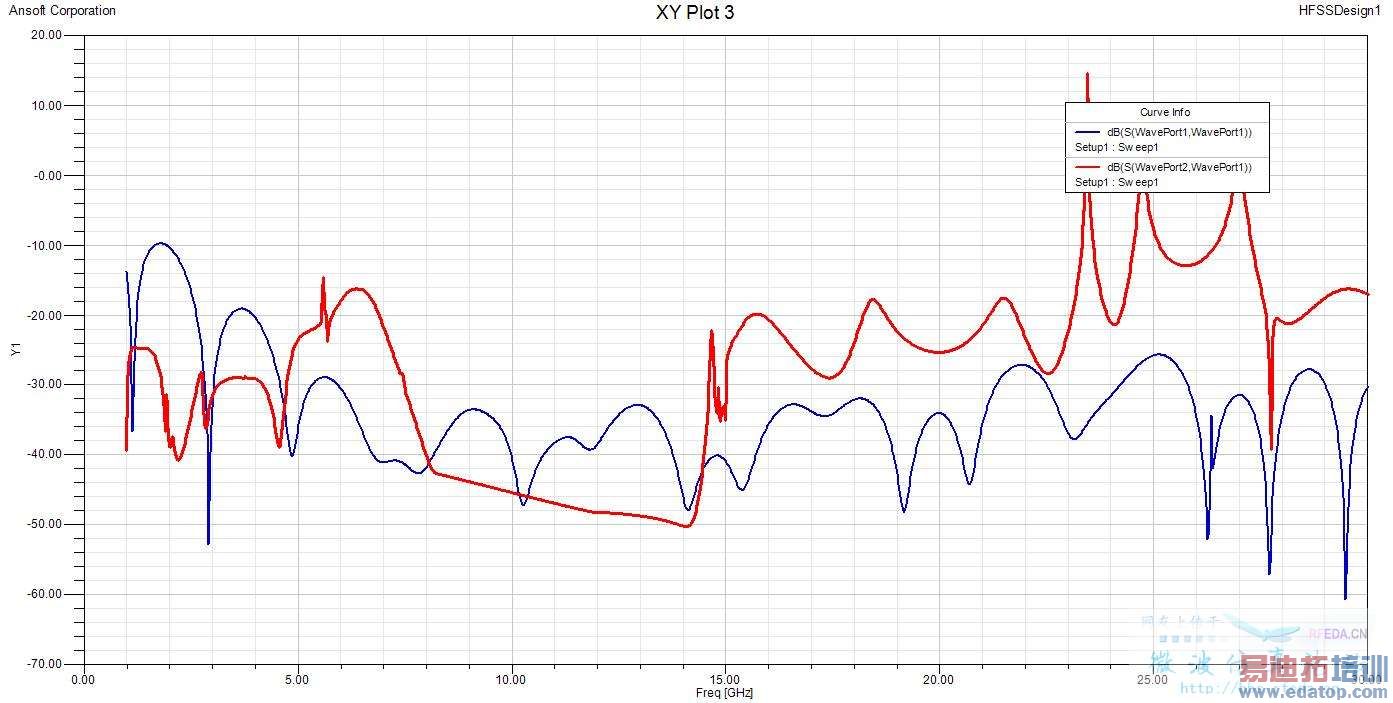

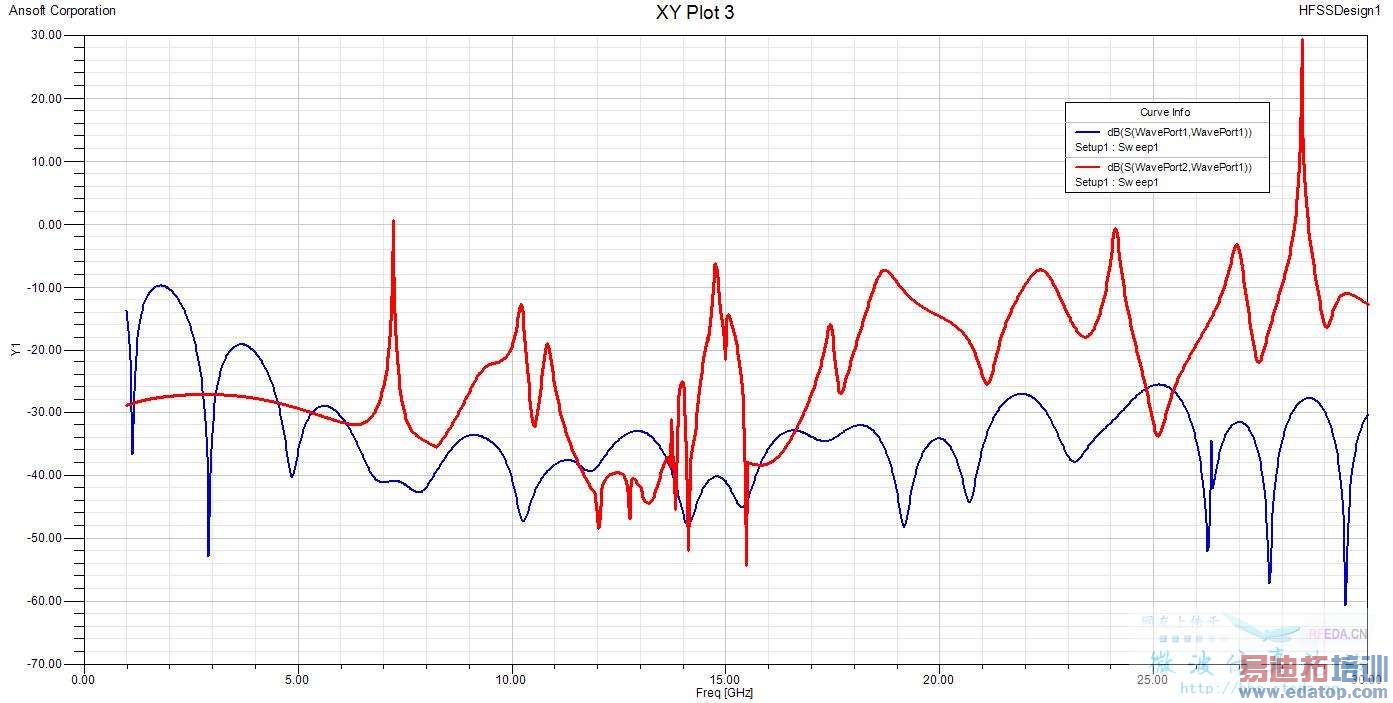

問題2：隨著delt從0.1變化到0.5（如圖delt 0.1-0.5），為什么圖形這么奇怪，在截至頻率之前（大概是16G）出現了一些諧振峰？這些諧振峰難道是微帶線引起的？沒道理啊
問題3：如圖delt 0.1-0.5,為什么在截止頻率之前S11的模+S21的模不等于1?。窟@是為什么？難道被吸收了？介質板吸收不了這么多啊
謝謝大家解答

小圖 | 大圖 圖片

附件是我的例子

Drive mode
Fast
waveport真空的波導端口+微帶在這個面上端口
我是這樣想的，呵呵，不過我也是初學者啊。
