HFSS如何看駐波，怎么我只看到一條直線
來源：edatop
更新時間：2024-10-05
閱讀：
results->create report->modal solution data/rectangular plot->category里選VSWR

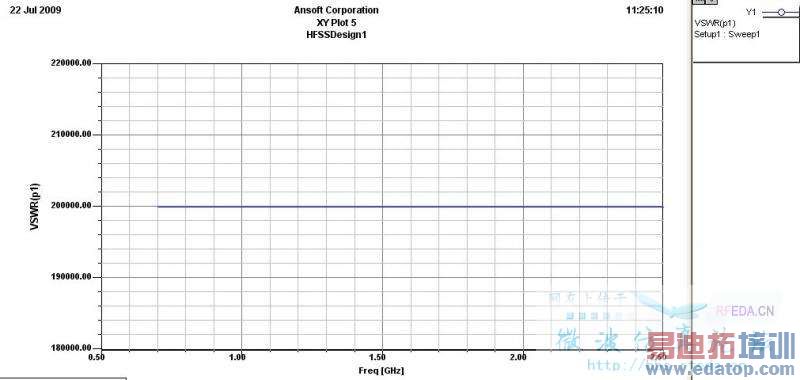

后面的單位需不需選，選哪個？ 如圖我只是看到一條直線。
不用選單位，因?yàn)閂SWR沒有單位
難道這個天線駐波真的是20000？嚇人啊。
信號全反射掉了，，，，樓主的模型匹配應該有問題
你的模型有問題，所以SIMULATION后VSWR有問題，太大了！
可能是模型的不同部分之間有間隙，未填合
Sorry 不懂這個軟件 路過而已 幫頂
你的饋電有問題，信號沒有饋進去，否則駐波再大也不可能有200000，檢查一下駐波，看看是不是應該設金屬的東西沒有設成金屬
謝謝各位幫忙，俺再看看哪里沒搞好！
選VSWR選項即可，不用單位。此駐波圖應該是建模時材料設置不對造成的。
