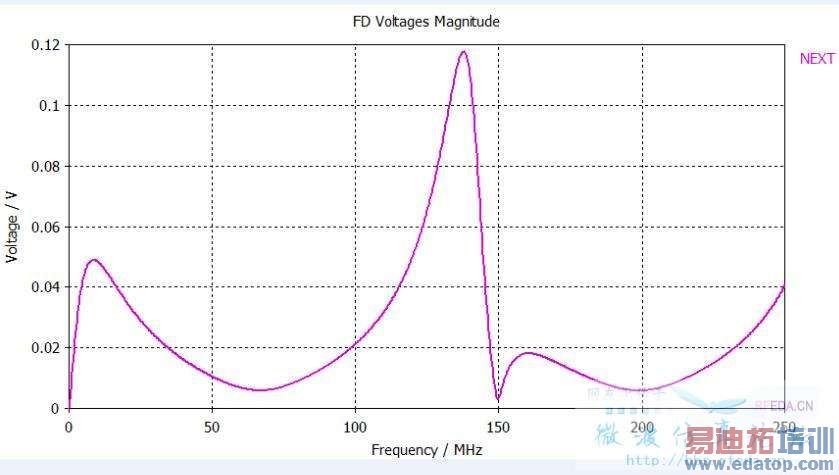

在分析線間距對串擾的影響時，我用電纜工作室做了一個AC仿真，激勵為1V的電壓源，施擾線和受擾線均為1m長單線，線距地5cm。首先設定兩根單線間間距為5cm，受擾單線近源端耦合響應如圖

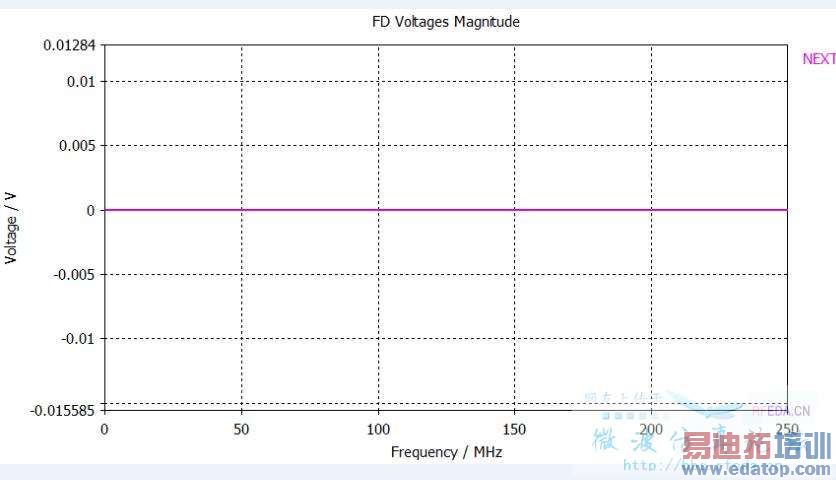

稍微增加線間距（如線間距為5.1cm）為什么受擾單線近源端耦合響應直接為零？
當間距稍小于5cm時近源端耦合響應都存在，我做過對比，線間距增加導致的串擾衰減不會這么大，因此應該是我仿真設置的問題，仿真模型 4 。求大神釋惑！
看了下，確實比較奇怪，等大神幫頂

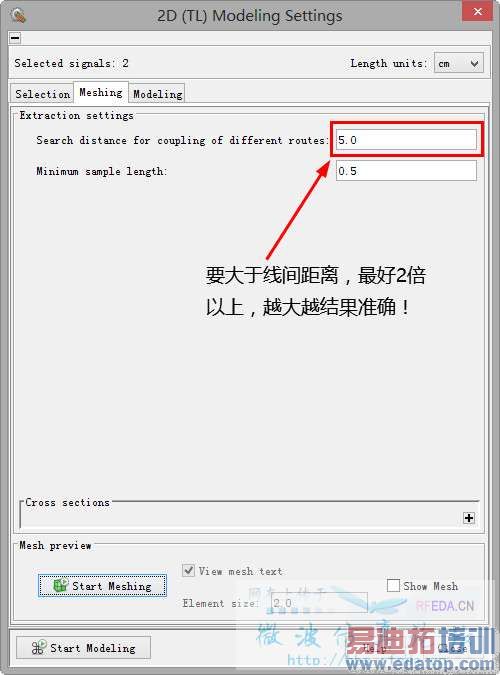

點擊仿真器時通過調節(jié)的間距可以得出想要的結果
減小距離的確正常，但是增大間距，我做仿真時候哪怕是增加一點點也直接變?yōu)榱恪Ｇ蠓窒矸抡婺Ｐ突蚪Y果圖
CST CS分析線間串擾
明白了，謝謝！
