CST MWS功分器計算

在用CST仿真功分器時，出現如下信息：
Steady state energy criterion met, solver stopped
計算終止，請問各位高手造成這種原因是什么，要如何設置？
謝謝！

能量已經達到求解要求，計算停止。這有什么問題嗎？可不可以詳細些？

正常的提示信息。沒問題就不要自尋煩惱。

不好意思，是我沒說清楚，我把我建的功分器模型傳上來，請樓主幫我看一下，
仿真過程中前80%都是對的波形，之后突然波形就不對了，就會顯示能量達到設定要求，停止求解。
請問應該如何設置，才能得到正確的仿真結果，謝謝！ 13 13 13

對不住大家，不小心多點了兩次，三個附件是一樣的，只要下一個就行了。

你的模型存在諸多問題，一起來探討一下：
1、你使用的是頻域求解器，我習慣用時域的（這個不是主要問題），我將其改為時域求解；
2、CST中不需要空氣盒子的概念，只要設定相應的邊界條件即可，所以將你模型中的好幾個air介質的模型刪除，而且你的邊界全是電邊界，我改為open（或者是open add space也行）；
3、這是最主要的一個問題，你使用的sma接頭進行饋電，但是sma頭外面包裹的是金屬，需要接地的，而不是你那樣完全將sma里面的介質裸露在外面，要知道電磁波在同軸線里面?zhèn)鬏數臅r(shí)候，同軸線是有內外導體之分的，所以選中sma的外表面，生成pec包裹的同軸線外導體；
更改前


更改后


4、你的sma頭的內芯沒有接觸到波端口，我不知道這樣行不行，我把它延伸到和波端口接觸的地方，
5、我將你的ar-filter去掉了
6、你的background為什么選的是PEC呢，我改成了normal

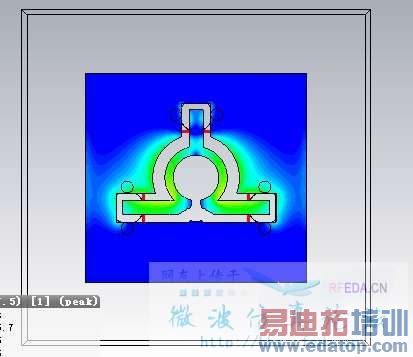

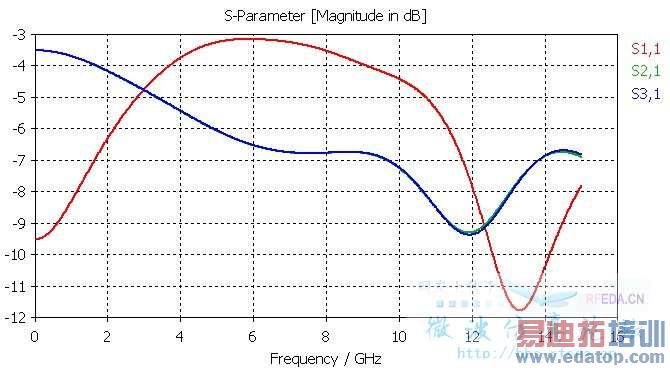

最后得到S參數（不知道你需要的是什么頻率）和電流傳播圖



我覺得頻點和微帶的寬度、長度以及和地板之間的耦合程度有關，這你就要繼續研究了
打完收工！

受教了，非常感謝樓主回復！
我做模型時選的模板是波導濾波器，所以背景材料是PEC，我的理解sma接頭外面就是無限大金屬了，所以認為已經是同軸了，以前我做微帶濾波器是就是這么做的。
再次感謝樓主！
