CST2013本征模求解器的應用問題（色散曲線）

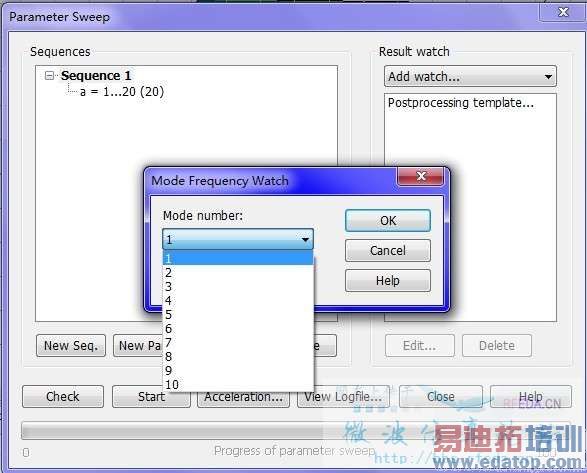

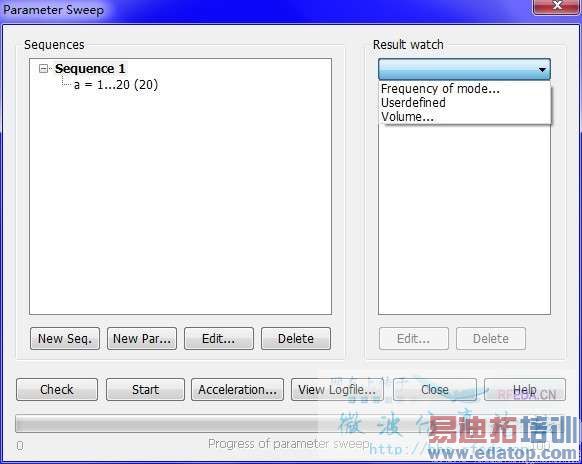

以前在用CST2011本征模求解器的時候，可以在par sweep里面的result watch選擇添加frequency of mode來觀察，如下圖所示
然后點擊start就可以仿真了。

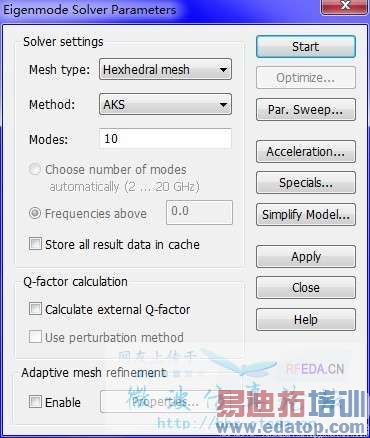

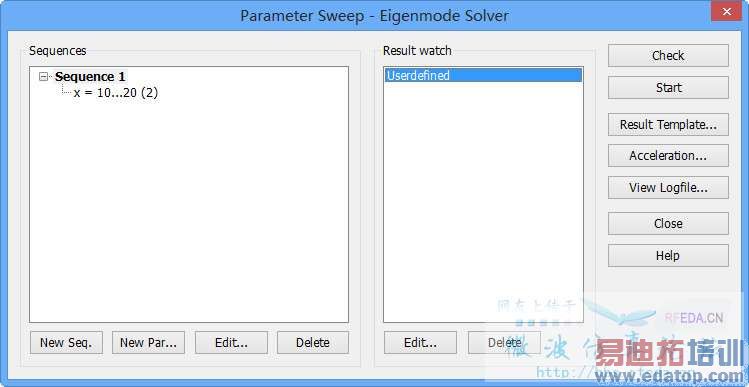

但是現在使用CST2013的時候，怎么都找不到這個觀察量，請教高手們，我找了好久，幫助也看了還是找不到。一打開本征模求解器的par sweep，直接看到的就是
界面都不一樣，一直找不到那個觀察變量。
因為本人新電腦是win8系統只能裝CST2013，這個問題困擾我很久了，一直都是采用老電腦的CST2011建模添加好觀察量，然后再用新電腦打開仿真的，但是不能總是這樣下去！這里求助網絡上的各位高手給予幫助！我是需要借助本征模求解器來仿真周期結構色散曲線的，所以需要觀察那個變量，利用CST來計算周期結構的色散曲線。也希望同方向的朋友可以多多交流！小弟這里拜謝各位回復的大神！

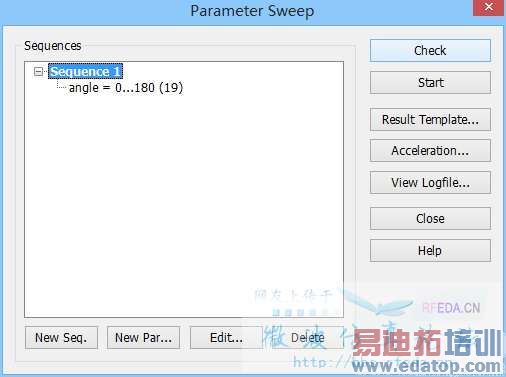

看樓主在參數掃描的截圖 目測樓主是要作慢波結構嗎
請上傳您的模型截圖。。。。。
這個應該可以計算電磁帶隙材料的帶隙。
其實電磁帶隙材料我知道，但是具體有什么特性我還不了解！我用這個是仿真SSPPs的色散曲線的！
問了好多人，這個在2013里面確實沒有，都沒找到。但是要是在2011版本里設置好到2013里還能打開再用。看來這是2013的一個bug。敢問版主，沒有最佳答案怎么辦？怎么結帖？
那就請版主幫我強行結貼把！謝謝！
2011版本的frequency of mode是你自己編寫的宏吧？

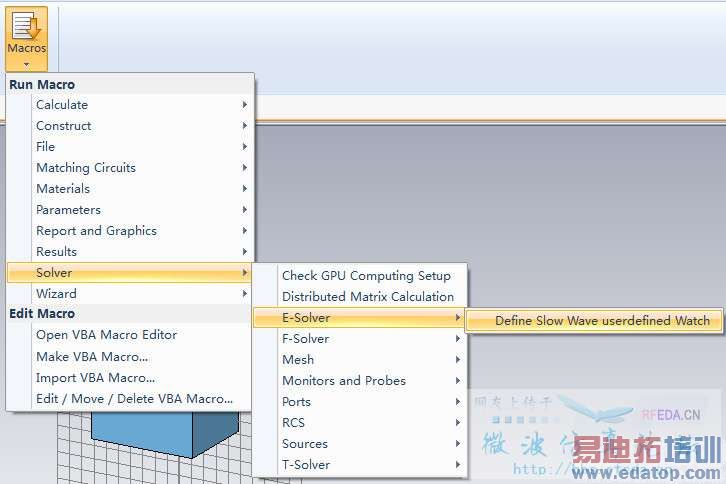

在2013中，先運行宏命令：

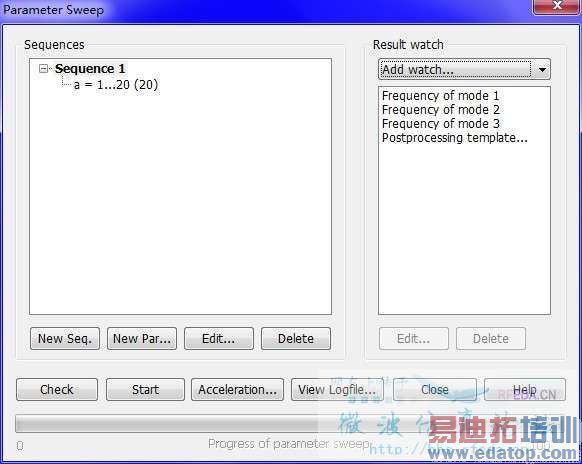

打開參數掃描即可：
參數是周期邊界的相移
11里面不是我自己編寫的宏，是直接就有的！不過你介紹的這方法我可以試一試，看看能不能得到我自己的效果！掃描的參數也確實周期邊界的相移。謝謝你！
