CST磁環線圈如何建模啊，新人求助
來源：edatop
更新時間：2024-07-09
閱讀：
各位大神，能否告訴我磁環線圈如何建模啊？新人求助
能否建模成在這個樣子呢？感覺這方面的資料好少啊
有宏可以直接建立
謝謝你的回復。能具體點嗎？我嘗試過coil，發現建立的模型跟我所需要的不一樣。我看有資料電感線圈建立的模型是一個桶型，而不是線圈一匝一匝的，是嗎？謝謝
macros里有現成的。很好找。

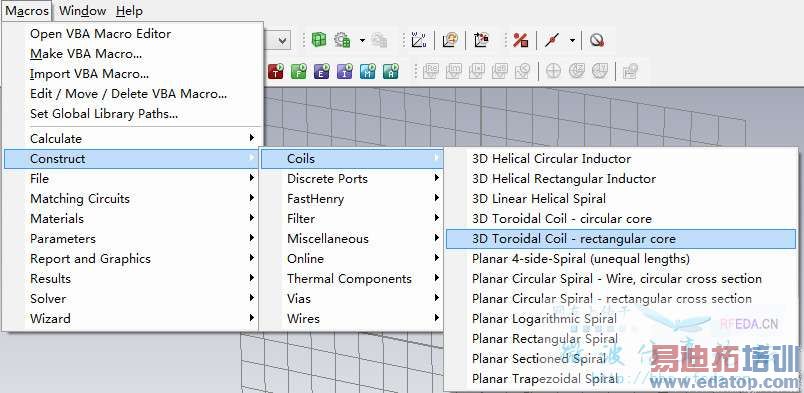

用這個宏：

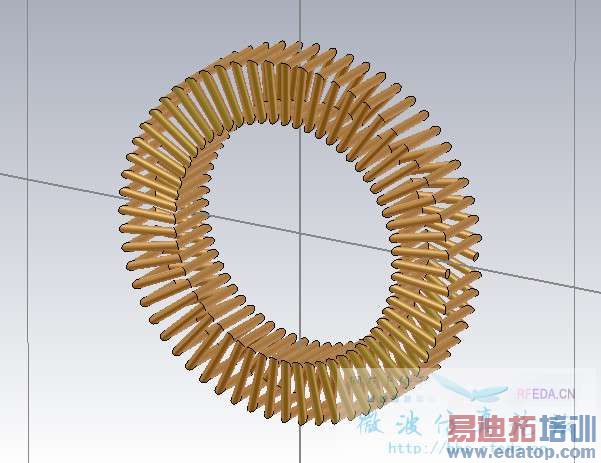

結果如下：

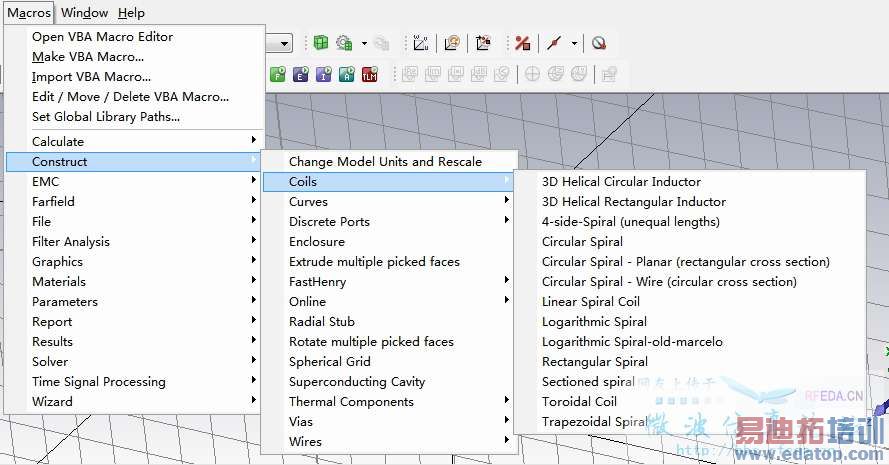

謝謝回復。不過我用的cst2011的宏里面怎么沒有這個選項呢？你們用的是什么版本呢？

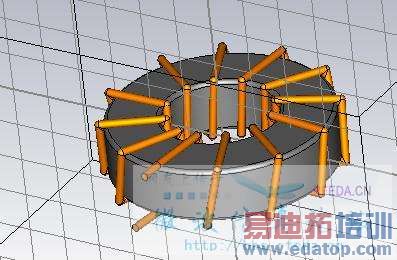

這是我用笨方法建立的模型，具體就是先確定各點，然后生成3D路徑，再做圓截面掃樣，這樣做是否跟宏建立的一樣？
與你們類似的選項里Toroidal Coil只能建立截面為圓形的
我用的CST2012，現在都CST2013了。。。
