頻域仿真的問題

At least one propagating Floquet mode is not considered at port "xxx". Please increase the number of modes at this port.
頻域仿真fss的時候出現這個，還有一直看不懂里面那個theta 和 phi 是根據什么設置的，求教

theta和phi可以看成球坐標系中的角度

有這個警告沒關系吧，需要考慮很多模式么

建議仿真前先計算下端口模式，看在仿真頻段內的能傳輸幾個模式的電磁波。

怎么計算模式，一直不大懂模式這個問題，想好好請教下

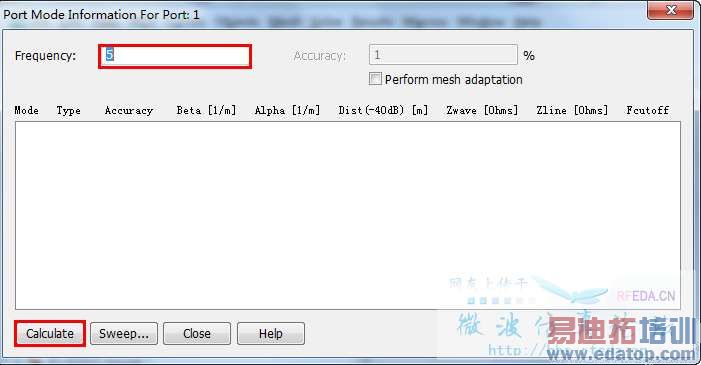

所有設置完畢后，在port中點擊右鍵 選擇info，進行如下操作：

點擊Calculate即可

原來這樣 啊，謝謝

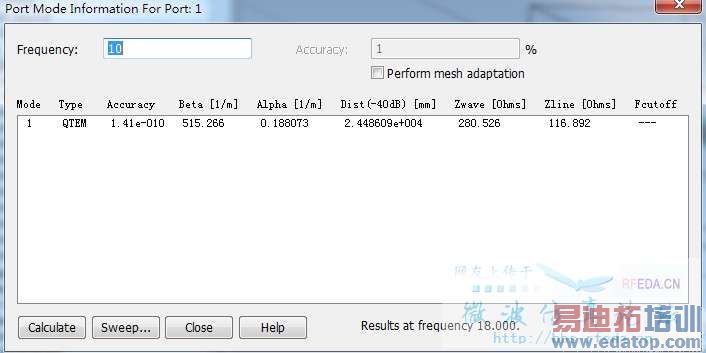

計算出來的結果是這樣的

，有點看不懂，這是說明只有一個模式QTEM？

這是10G下的模式，你是不是頻率范圍取得大了，包含高階模的截止頻率了？

頻率是隨便取的，不是應該是波長增加，頻率減小，可以傳輸的模式會減少么？頻率取得過高，那么可以傳輸的模式就應該增加才對？

請上傳你的CST文件，覺得你的端口模式設置的不對。
計算的結果數字顯示的不是波導能傳播的模式數。
而是在波到端口設置時候設置幾個模式的話 它就計算幾個模式
只不過其中高次模都是凋零模，它會顯示凋零模衰減到-40dB的距離。
注：理論上波導內存在所有模式都是存在的，只不過由于截止頻率的限制，大多數模式都是凋零模
