CST DS中如何計算帶有匹配網絡的天線增益？
來源：edatop
更新時間：2024-07-10
閱讀：
在CST2010中，現在MWS建立了一個集總加載的電小單極在天線，在天線沒有匹配的下，軟件可以計算處Gain(IEEE)，采用“l(fā)infenghan”講的聯合仿真的辦法（見鏈接）算了一個匹配網絡。我的問題是：怎么計算加載天線+匹配網絡后總的增益呢？附件為天線模型 (98 K) 3
感謝版主和各位高手指點迷津！

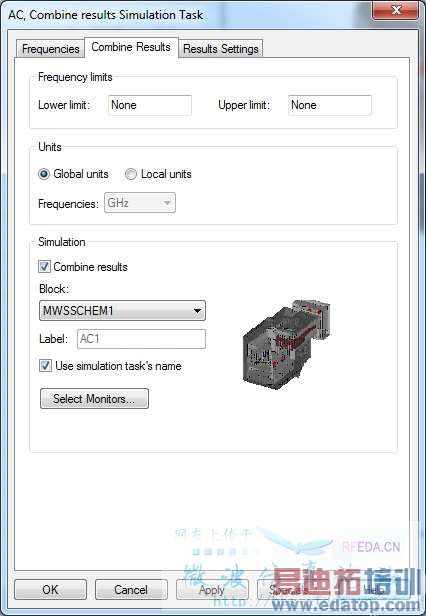

用Combine Results Simulation Task。
CST DS幫助文件《Combine Results Simulation Task》。
我還是建議你DS中做好的匹配網絡畫到MWS中做3D-全波仿真，因?yàn)椋?
1.饋線有輻射，需要被記入總場
2.天線輻射對饋線有影響，二者互相耦合，互相影響，很難分離
謝謝。我試試。
我按樓上兩位的建議都試下。謝謝先。
謝謝。不過結果不理想。
