想構建一個三維結構的雙臂螺旋天線，上下底面的半徑不同，在construct里面的coils沒有找到合適的自帶結構，求助各位大神啊
你是要建立這樣的螺旋線么？

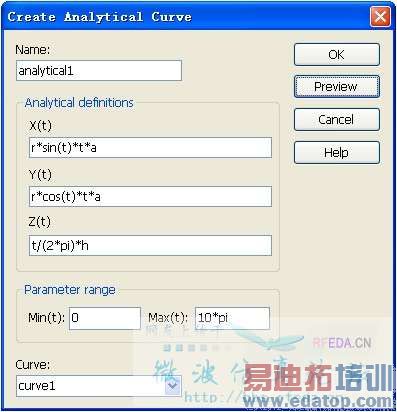

如果是的話，可以使用CST中的解析線進行建立，表達式如下：
其中r是螺旋線的初始半徑，a是螺旋線增大的系數，h是螺旋線的螺距
t的范圍是0-10×pi，表明螺旋線共有5圈
啊啊啊，大神，你太強大了。。。多謝多謝。。。還有一個問題噢，那我想構建一個這樣的雙臂螺旋結構，可是CST里面自帶的cover planar curve沒法兒覆蓋曲面。。。。再次謝謝大神，幫大忙了
畫一條這樣的螺旋線，然后再畫一個圓弧，讓這個螺旋線繞著圓弧旋轉一下。。。你明白了么。。
額。。。那個螺旋線選裝不是只能基于一個點或者自身么？求指導
還有旋轉了以后還只是線呀。。。怎么構成螺旋天線的雙臂呢。。。
