求問CST中怎么給波導開槽
來源：edatop
更新時間：2024-07-10
閱讀：

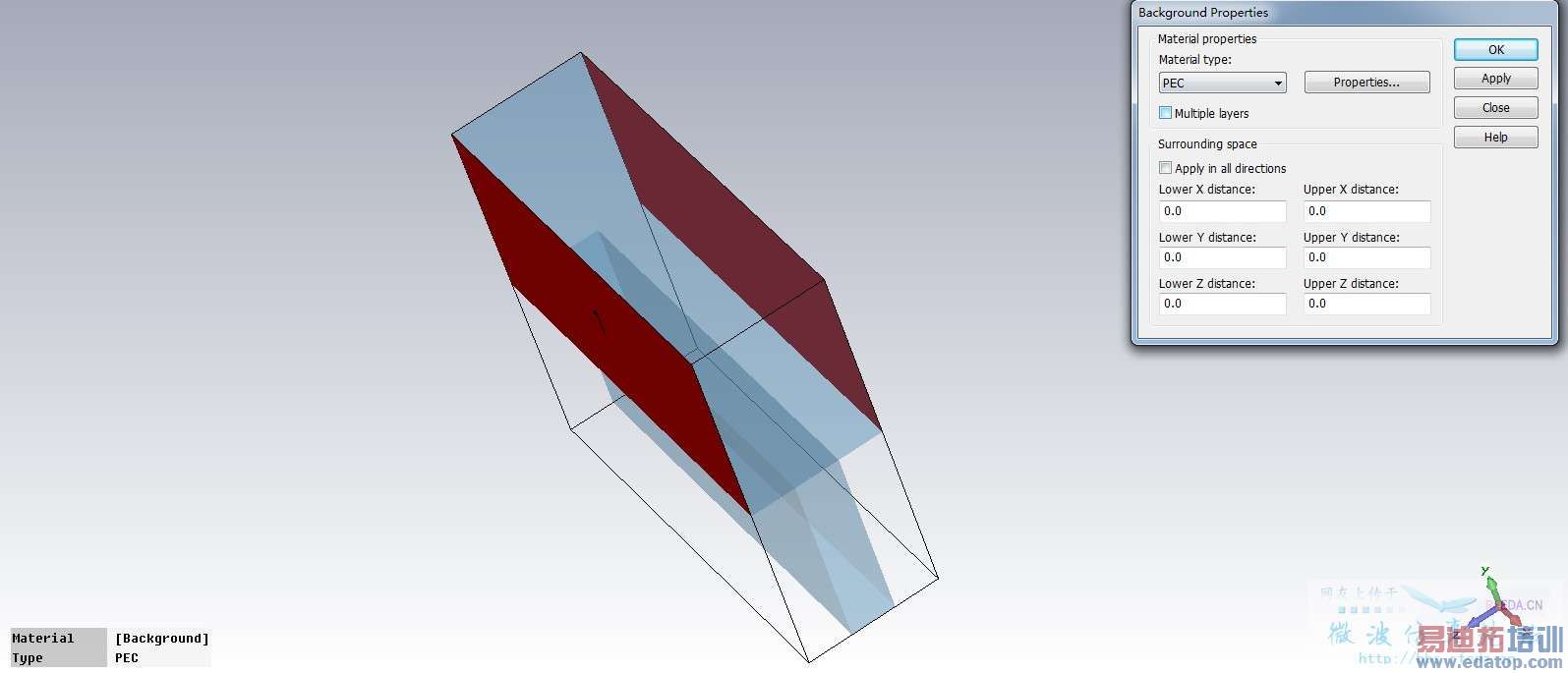

背景材料設置的PEC

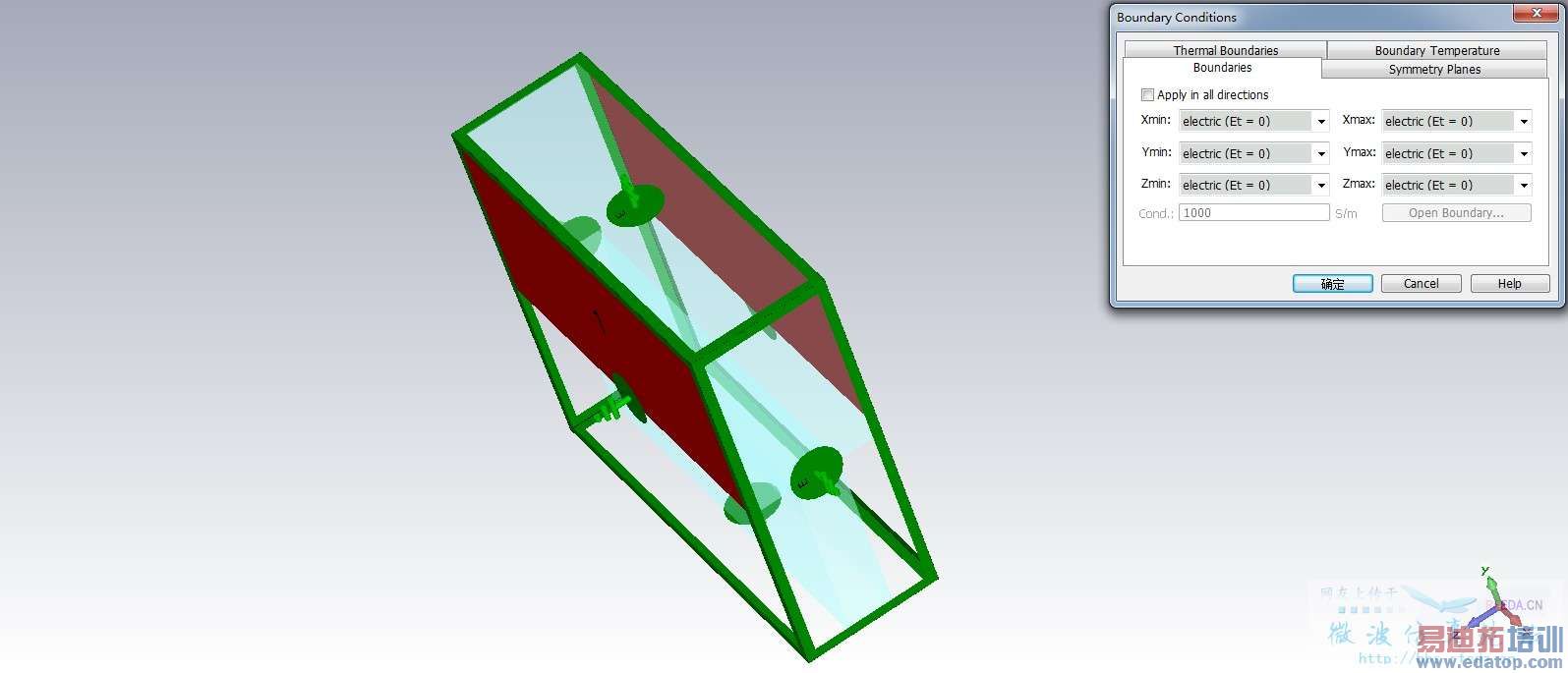

邊界條件電導體

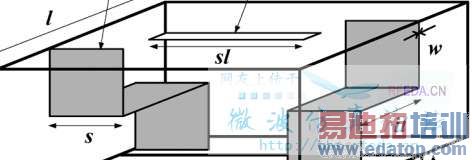

如何在X軸向上給波導開一條縫，如下圖所示
這個是基本操作，最好先看看work flow文檔。
用slice或者boolean substract都可以。
背景設置的PEC恐怕不行，即使開了縫也完全被PEC包圍，不能輻射。大概應該改為真空背景材料。
背景不設置PEC就要自己設置一層金屬層才能算波導了
我想是這樣的，應為你需要的可能不是封閉的結(jié)構(gòu)
恩，那就這樣試試先
