CST出現warning：maximum number of pulse widths simulated，怎么辦
來源：edatop
更新時間：2024-07-11
閱讀：
在仿真sierpinski天線時,出現了這個warning,結果不對.請問該怎么改.
maximum number of pulse widths simulated, solver stopper.
please note that the steady state energy criterion has not been satisfied.
把判斷標準調到-20db,看可以不
謝謝!這樣的話精度會不會下降呢?不是說信號殘留的能量越大,s11波紋越大,結果越不誰嗎?
試過了,還是一樣的warning.結果也還是不對.我把模型傳上來,大家?guī)臀铱聪掳?
試著把網格改密些看看。
http://bbs.rfeda.cn/read.php?tid=3402
[error&warning]--steady state energy criterion
我知道了,我這種分形貼片肯定是諧振較強的那種,所以得用!F.
結果和hfss仿出來差不多.
感謝大家!
再問個比較簡單的問題:!T和!F都是基于有限積分法嗎?為何accuracy的默認設置改變了.從-30dB變成了1e-4.

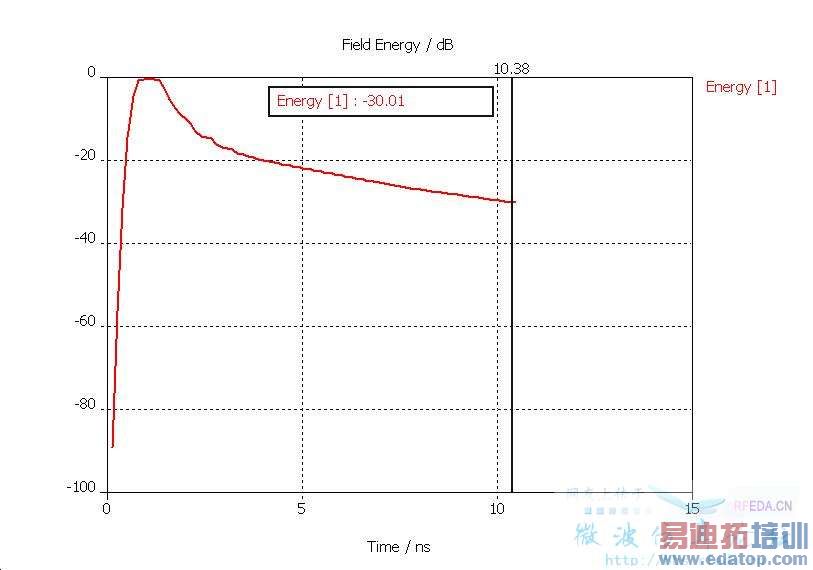

另外請問drunkbear,那個圖是怎么得到的?
