CST天線仿真添加匹配電路操作

方法一

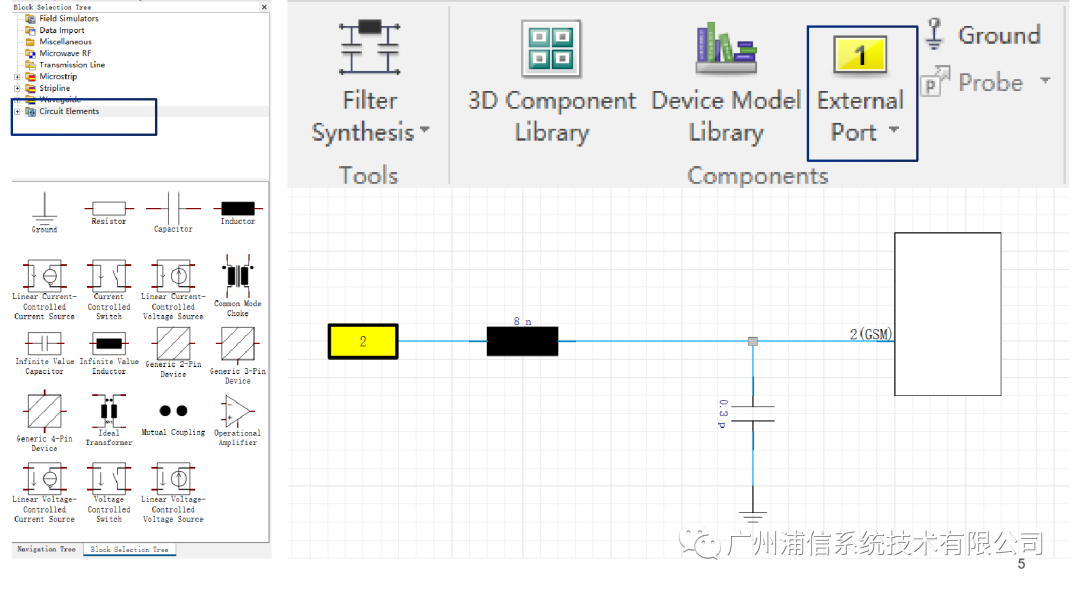

在仿真運行完成后，點擊Schematic窗口，在Home功能欄中點擊External Port圖標添加電路激勵端口。在Block Selection Tree窗口中點擊Circuit Elements選項添加匹配電路器件。

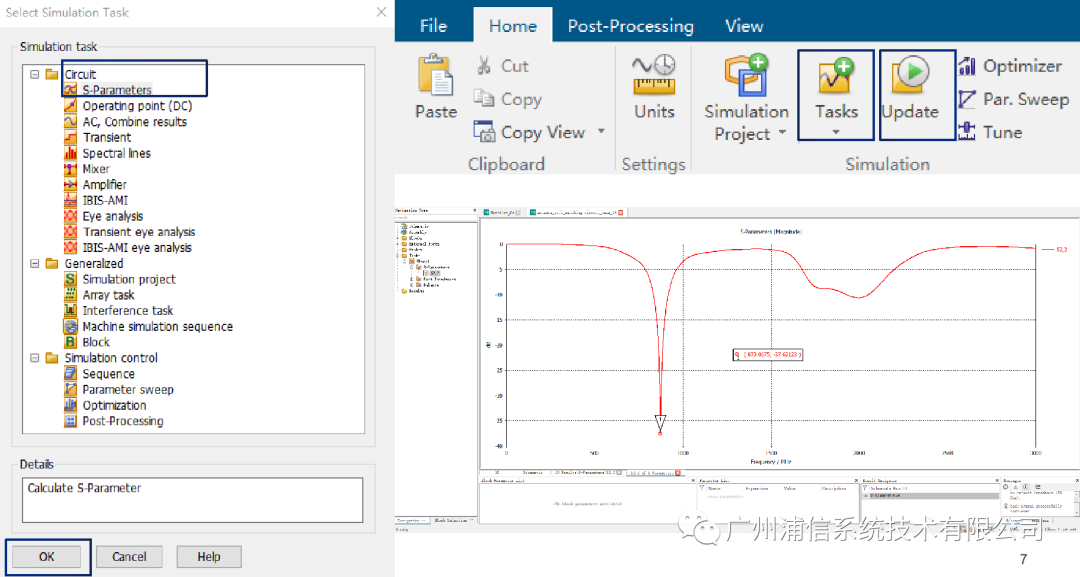

在Home功能欄中點擊Tasks圖標，在彈出來的Select Simulation Task窗口中，點擊S-Parameters選項，點擊OK；點擊Update圖標，運行電路分析，更新后的S參數在導航樹下Tasks文件夾可以查看。

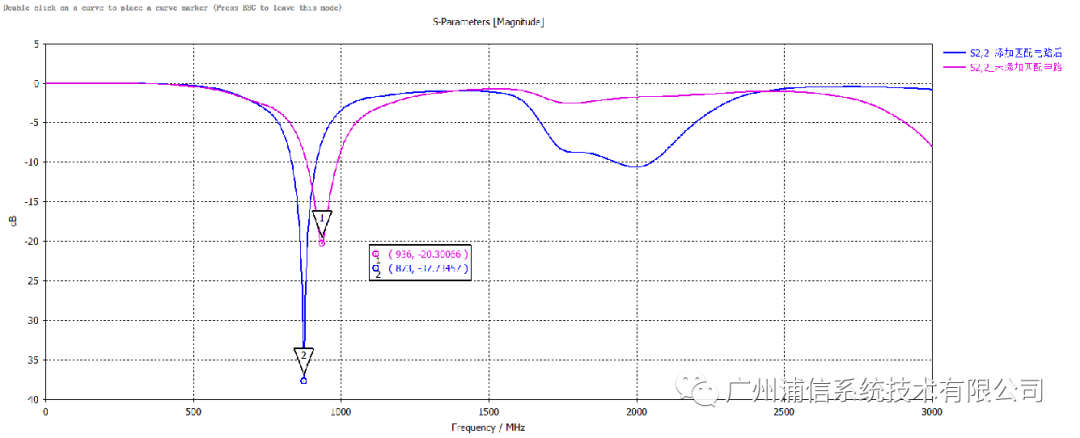

將添加匹配電路前后的S參數曲線拷貝到同一個文件中，可以查看添加匹配電路對結果的影響 。

方法二

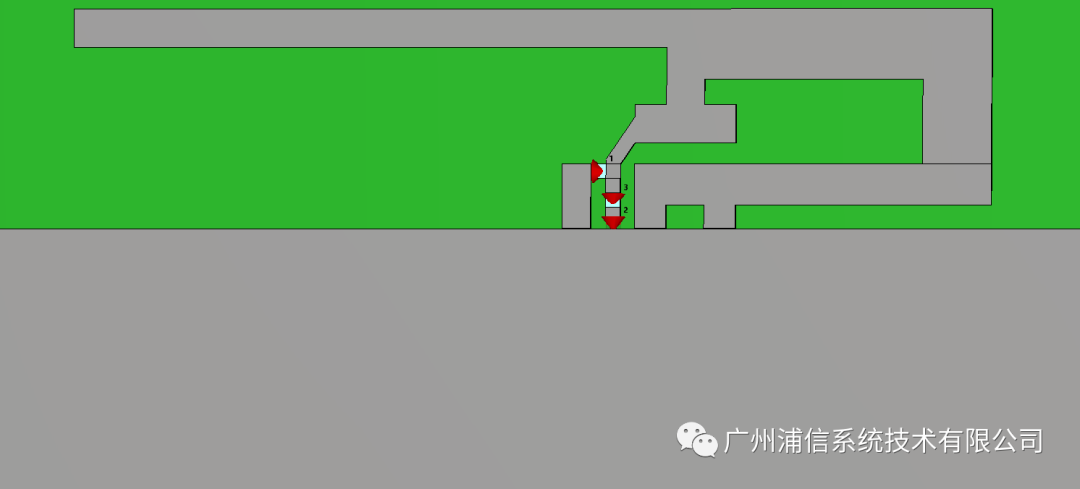

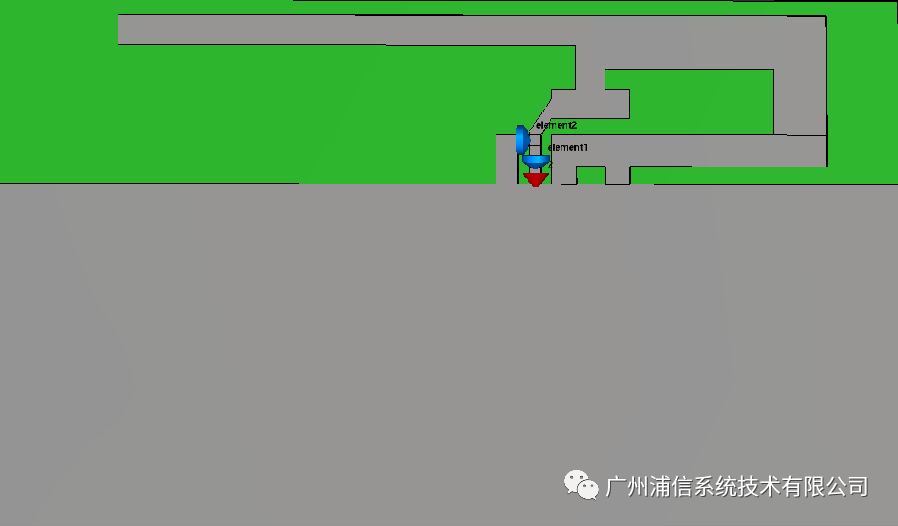

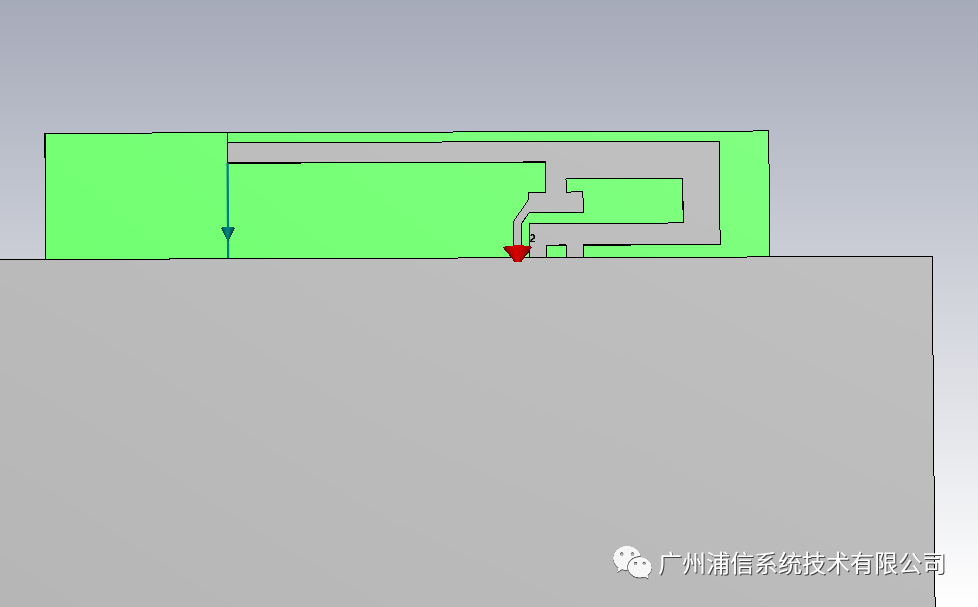

在運行仿真分析前，點擊Lunped Element圖標，以添加集總元件的方式添加天線匹配電路，點擊Simulation圖標運行仿真分析，得到的結果表示帶有匹配電路的分析結果。

方法三

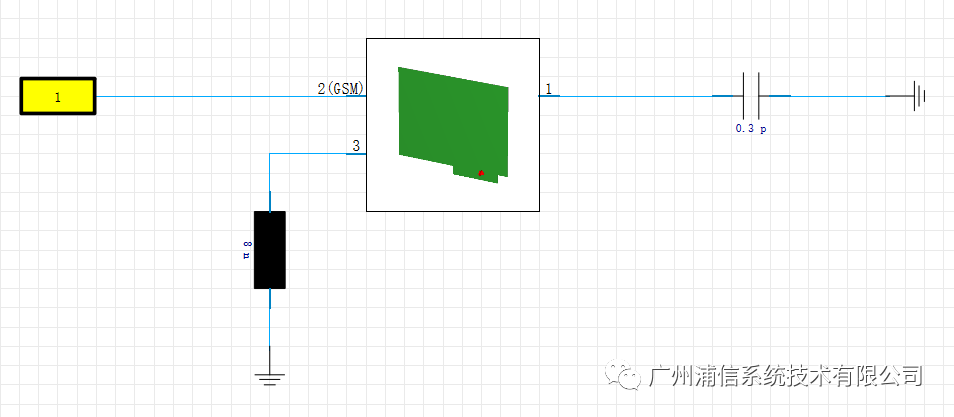

在運行仿真分析前，點擊Discrete Port圖標，在天線饋電處添加多個離散激勵端口，點擊Simulation圖標運行仿真分析，點擊Schematic窗口，我們每添加一個激勵端口，Schematic窗口的“黑匣子”都會對應地添加一個PIN腳，此時我們?cè)賲⒄辗椒ㄒ坏姆绞教砑悠ヅ潆娐罚略O(shè)置，所得的結果便是帶有匹配電路的分析結果。

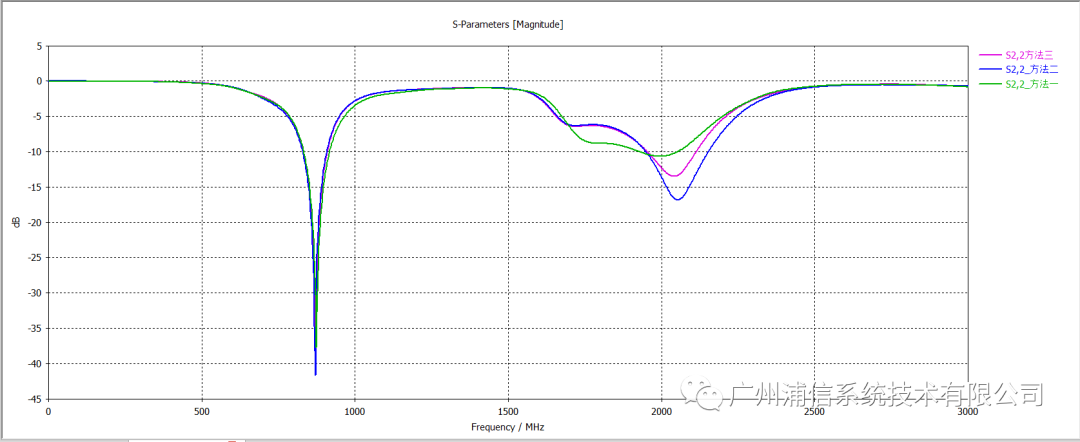

我們將方法一、方法二和方法三添加匹配電路的仿真結果拷貝到同一個文件中，可以看出三種方法得出的結果趨勢基本是一致的。

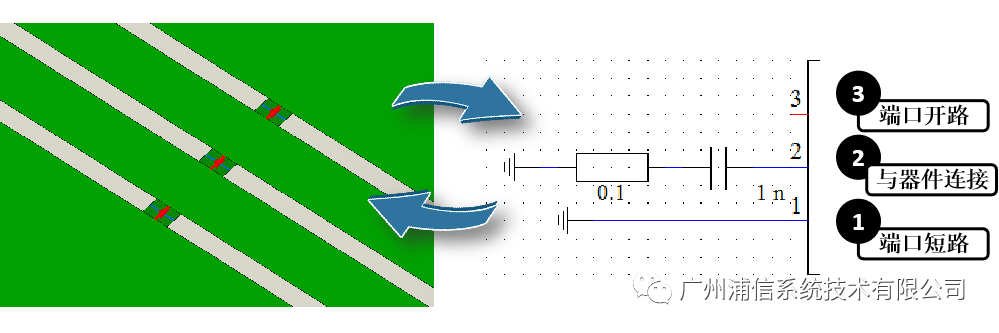

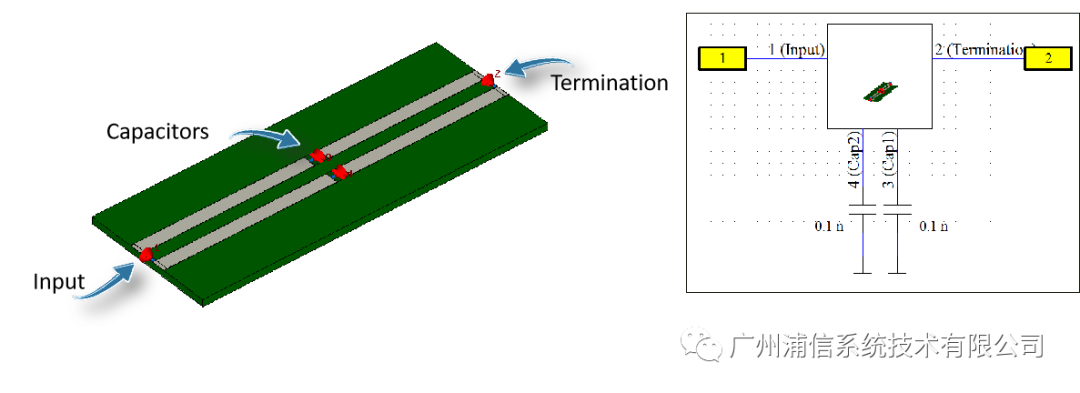

注意PIN1和pin3所連接器件末端的GND符號，其作用是連接到MWS端口另一側的金屬上。等同于把電路中的器件加載到MWS端口位置；讀者可以參考下面兩個例子理解它們的連接意義。

此外，我們?cè)谄ヅ潆娐诽砑覥ST自帶的器件都是理想的器件，讀者若想進一步模擬匹配電路的實際情況，可在CST中導入SPICE文件，我們也會在后面的公眾號文章中更新CST導入SPICE文件的方法。
