CST基礎026-Shell Solid and Thicken Sheet生成空心模型

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 由實體3D模型生成空心腔體Cavity

打造Cavity結構或波導這類空心模型的最有效方法是什么呢？在CST中，可以使用Shell Solid and Thicken Sheet操作可以生成空心結構模型，具體操作命令為：Modeling > Tools > Shape Tools > Shell Solid or Thicken Sheet。

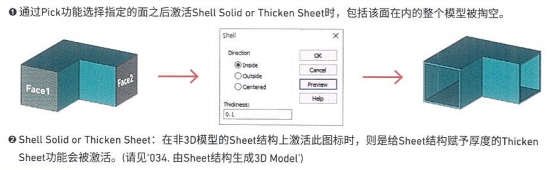

下面我們來看一下利用Shell Solid or Thicken Sheet打造Cavity的方法。如下圖所示，要將任何模型內部掏空成Cavity，首先選中該物體，然后激活Shell Solid or Thicken Sheet功能，就可以實現空腔的形狀。

Direction 在Cavity厚度方向的設置上以物體的外圍為基準構成在內部lnside)、外部(outside)還是中心(Centered)的設置。Thickness一欄設置Cavity壁的厚度。

2. 由Sheet結構生成3D Model

Shell Solid or Thicken Sheet會根據不同類型的模型提供兩種完全不同的功能。

如“由實體3D模型生成空心腔體Cavity”所述，選中某個3D Model的形狀，激活Shell Solid orThicken Sheet功能，就可以生成Model內部空心的Cavity形狀。這時候被激活的就是Shell Solid功能。

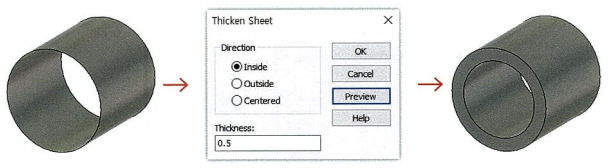

那么，對于沒有厚度的Sheet面結構上激活Shell Solid or Thicken Sheet功能，會發生什么呢？此時，Thicken Sheet功能會被激活！換句話說，Thicken Sheet可以將Sheet面結構的Model打造成3D形狀！

對齊WCS：通過Pick功能預先選擇點、邊、面后，點擊Align WCS圖標可以對Local坐標系進行對齊。

Thicken Sheet還可以將彎曲的Sheet結構輕松打造成Solid。因此，在由外部導入的CAD文件的5heet生成3D形狀時非常有用。
