CST入門19-激勵源之遠場源

遠場源可用作積分方程求解器或漸近求解器的激勵，并通過遠場源對話框設置。所需的遠場源數據可以從Farfield監視器記錄的結果中導出

Exchange > Import/Export > Export > Farfield Source.

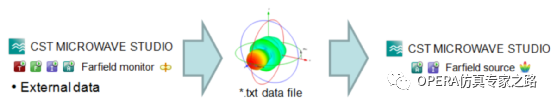

也可以編寫外部數據并以遠場源文件格式導入。下圖說明了這個工作流程：

不同源i和j之間的耦合可以通過對包裹遠場源i的面積分計算F參數來確定：

如果通過激勵單個S參數端口記錄了遠場源，則可以使用涉及端口的入射波譜ai和aj得到F參數。因此，F(xiàn)參數可以理解為相對于端口參考阻抗Zi和Zj歸一化的S參數。

遠場源文件的數據格式:

遠場源文件可能包含多個線性縮放的遠場圖（E_theta 和 E_phi），在球坐標系下，phi = 0...360 度，theta = 0...180 度或者多組電磁偶極子，具體取決于文件頭。每個頻率樣本下的頻率和可選功率值必須在頭部中指定。

可以從Farfield Plot - General對話框從遠場結果中創建文件，也可以使用自定義數據，例如測量數據。

文件必須包含以下信息：

1 版本號，當前為3.0版本。

2 數據類型。支持的有“Farfield”和“Multipoles”。

3. 頻率采樣數量。

4. 以米為單位的位置坐標，天線坐標系的z軸和x軸。

5. 頻率采樣信息。每個采樣頻率需填寫一份:

·輻射功率Radiated power

·接受功率Accepted Power

·激勵功率Stimulated power

·Hz單位的頻率Frequency in Hz

遠場激勵的功率信息應以瓦特為單位（平均功率）。每個值都需要新的一行。

當只知道輻射效率和總效率時，可以將輻射功率設置為1，接受功率應設置為1/（輻射效率，激勵功率應設置為1/（總效率）。相應的功率信息將自動計算。

如果沒有功率信息可用，請將值設置為-1。在這種情況下，“輻射功率”將通過遠場圖的數值積分自動計算，“接受功率”和“激勵功率”也將設置為此值（即假定遠場源是完美天線）。

數據塊的格式取決于指定的類型。

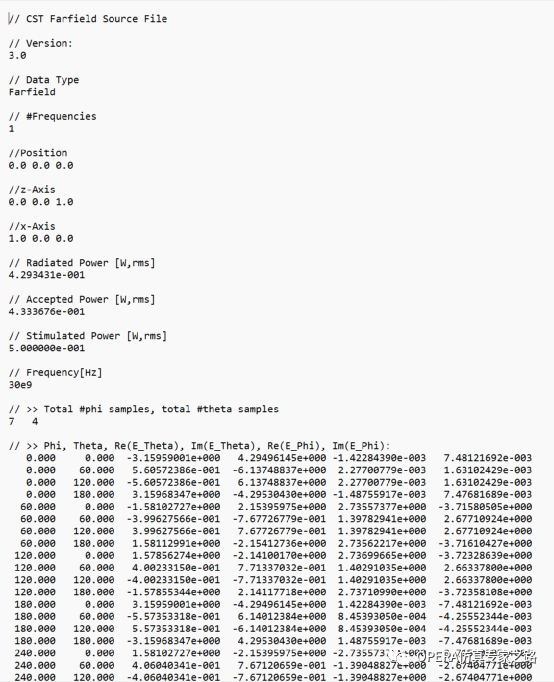

" Farfield "格式：

·phi和theta樣本的總數（用一個空格分隔在同一行中）

·所有角度的場型圖，包括phi=360度。

1.Phi, Theta, Re(E_Theta), Im(E_Theta), Re(E_Phi), Im(E_Phi)

2.觀測角度為逐漸增加的θ掃描序列。

3.場型模式等效于參考距離為1米的線性縮放遠場，且不帶相位因子。可以從遠場計算出該模式。

4.使用較小的步長（例如1度）可以確保在使用遠場源時模擬的高精度。只支持等距采樣。

5.使用球坐標系。

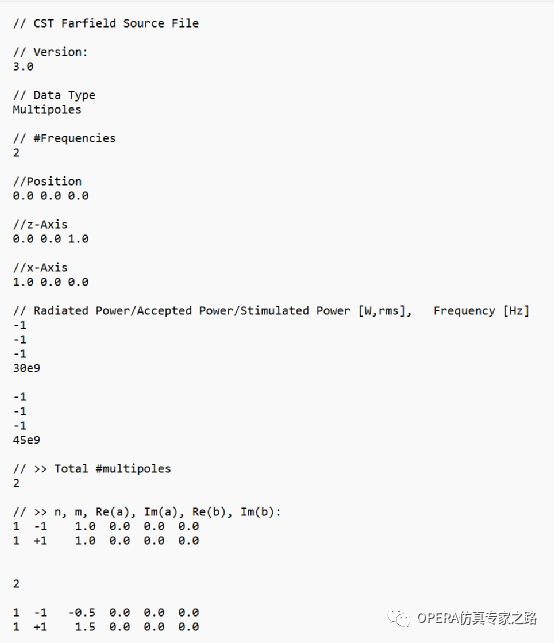

“Multipoles”格式:

·偶極子總數

·每行偶極子數據包含度數、階數、電場系數a的實部和虛部，磁場系數b的實部和虛部Degree, Order, Re(a), Im(a), Re(b), Im(b)。a應以V/m為單位，b應以A/m為單位。不需要在意偶極子排序。
