CST 防雷擊電路EFT仿真（一）
來源：CST仿真專家之路
更新時間：2024-09-03
閱讀：
本期介紹在CST中如何設置EFT浪涌發生器模型。

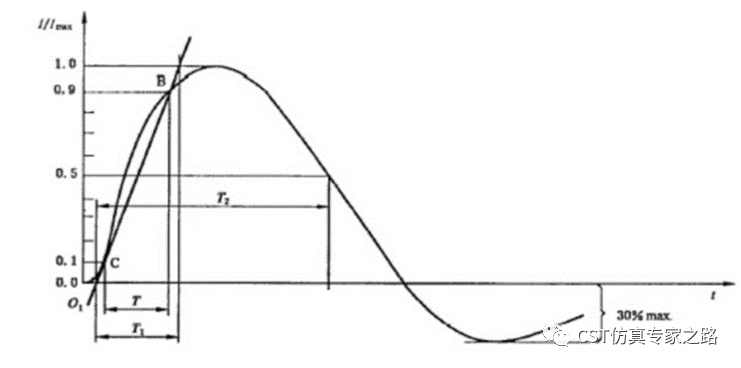

下圖為IEC 61000-4-5中1.2/50us浪涌發生器開路電壓及短路電流波形要求
波前時間：T1=1.67xT=1.2x（1±30%）us
半峰值時間：T2=50x（1±20%）us
波前時間：T1=1.25xT=8x（1±20%）us
半峰值時間：T2=20x（1±20%）us

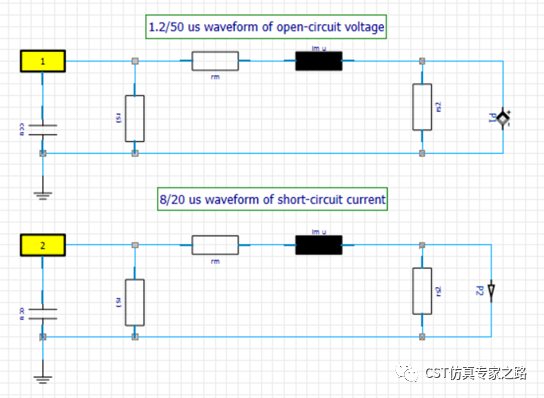

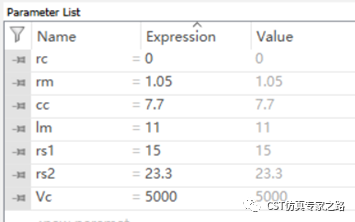

根據IEC 61000-4-5中提供的浪涌電路發生器電路及波形要求，在CST schematic中創建1.2/50 us浪涌發生器電路，參考如下（電路參數為筆者根據CST參掃仿真調試結果，僅供參考）
仿真電流電壓波形如下

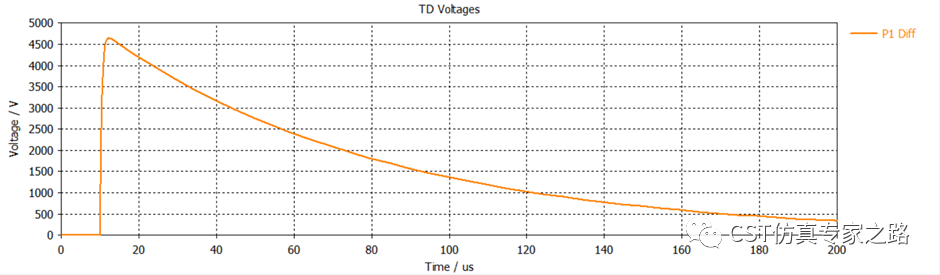

【1.2/50us 開路電壓波形】

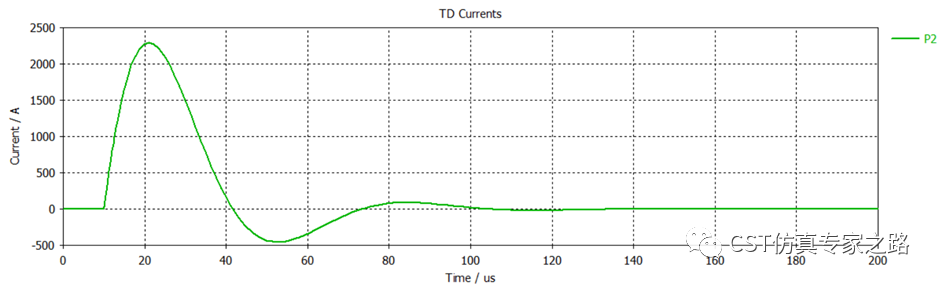

【8/20us 短路電流波形】

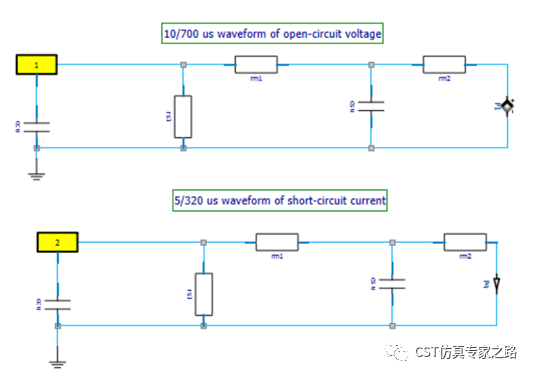

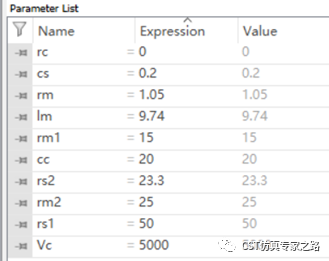

既然有了1.2/50 us的浪涌發生器，怎么能缺少10/700us的浪涌發生器呢。電路參考如下（電路參數為筆者根據IEC61000-4-5中提供，僅供參考）
仿真電流電壓波形如下

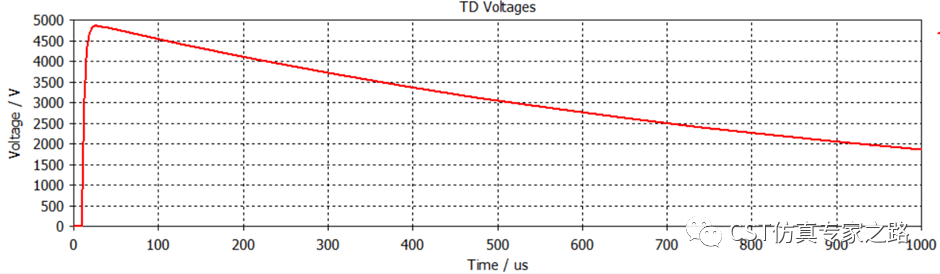

【10/700us 開路電壓波形】

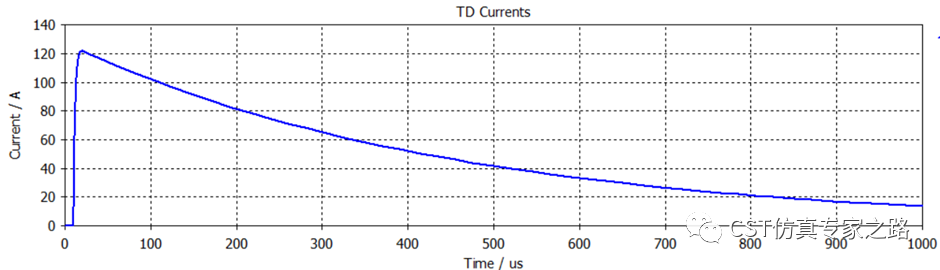

【5/320us 短路電流波形】
下一期會給大家?guī)沓Ｒ婋娫炊丝诜览纂娐纺Ｐ停衣犗禄胤纸狻?/p>
