CST中怎么得到E平面和H平面？

天線仿真模型.zip
已經都仿真好了，雖然865-968MHz這個頻段的s11不理想，但是這個已經是我調得的兩個比較好的值了，如果誰還有比較好的方法改進我就太感激了我現在就是不知道怎么由3D模型轉換成E平面和H平面圖，雖然也有去了解過他們的定義，按著說法來設置，可是覺得跟我設置出來的那些XY、XZ平面圖差不多的，而且E、H平面和XY、XZ平面圖又有什么不同？我已上傳模型，希望知道的朋友可以指點一下灰常感謝！

先告訴你、你得到的S11是假象！天線設計跟世間萬物的兩極是一樣的。
** 想要多頻？天線的幾何圖形就得"復雜化"、復雜化之后相對的（物理上的輻射面積就會縮減），效率就會變差！
因此，如果想要改善你目前的天線？請關注我標注了尺寸的位置需要你去理解，（不能讓你得到最好的效果、但能讓你得到真實的結果，也就是仿真和實作的結果趨近一致）我不會直接給解答、因?yàn)槟鞘呛δ悴皇菐湍悖?br />

至于E-plane、H-plane?x、y、z..這會隨者天線應用的角度在改變！（但是E是電場與電流方向平行、H是磁場與電流方向交越90度角，這不會變），要看懂CST的Theta / Phi?
請先領悟這張圖想要表達的意義，Theta = E-plane、Phi = H-plane，但是...廣義上的Theta方向就是Z軸！

細部說明？我還在思考我要不要為別人的"畢設"傷神阿！？（不然又有網友說我是見人就咬的（一條可憐的狗））雖然我的頭像是豬

稱大神？太沈重！我還沒到那個境界。
這是千百種改變方式中的一種，紅色曲線是未改前。

注意到了嗎？輻射波束的方向變了！

** 建議
你要走的路還很長，先別管E平面和H平面、先搞懂什么方向的輻射波束是你想要的？先搞懂電磁波的物理現象再來玩仿真軟件...
只要你能對輻射波束的方向操控自如，E平面和H平面的問題會自然而解。
再寫下去....豬要咬人了！

說錯了，是865-868MHz，另一個頻率是433MHz

對于一個剛接觸這方面東西不久的菜鳥級別的我來講，看那些專業的術語真的是跟天書差不多的。很感謝你的解答，我先試一下按你的方法修改一下，看看效果順帶一句，你的豬很萌噠哈哈

我把你標注的那一塊做了好幾種變換，結果跟我那個也沒多差別啊我不理解怎樣的結果才是你講的最接近實作的結果誒。大神朋友啊，我比較蠢，麻煩可以講講怎么做的么？

能幫到我的都是我的大神！覺得好像介質板的長度加長了是么？大神的這個思路大概是怎么樣的呢？不是應該有兩個諧振頻率的么？因?yàn)橐獪?zhǔn)備交給老師拉，最近一直在研究這個。

思路！？就是越接近饋點的距離是頻率越高的位置、低頻的0.25波長處是倍頻的0.5波長處！！想要分頻？必須設下一個"諧振點"！（1/ (2*pi*√LC）、一般對設計高增益天線所設的諧振點在所要頻點的5/8波長處。（很抱歉！我能給的就是這樣而已）
如果你的老師只會給題目、不給指引！？你....逃生去吧！

老師也救不了我了，他說就按我自己得出的結果上交。我很感謝你為我作出的解答我都已經去把電磁場的書翻出來看了，我按你的設置來仿真，得到的結果跟你的截圖差蠻多的誒，可不可以上傳你的文件讓我看看？

lemony:
老師也救不了我了，他說就按我自己得出的結果上交。我很感謝你為我作出的解答我都已經去把電磁場的書翻出來看了，我按你的設置來仿真，得到的結果跟你的截圖差蠻多的誒，可不可以上傳你的文件讓我看看？

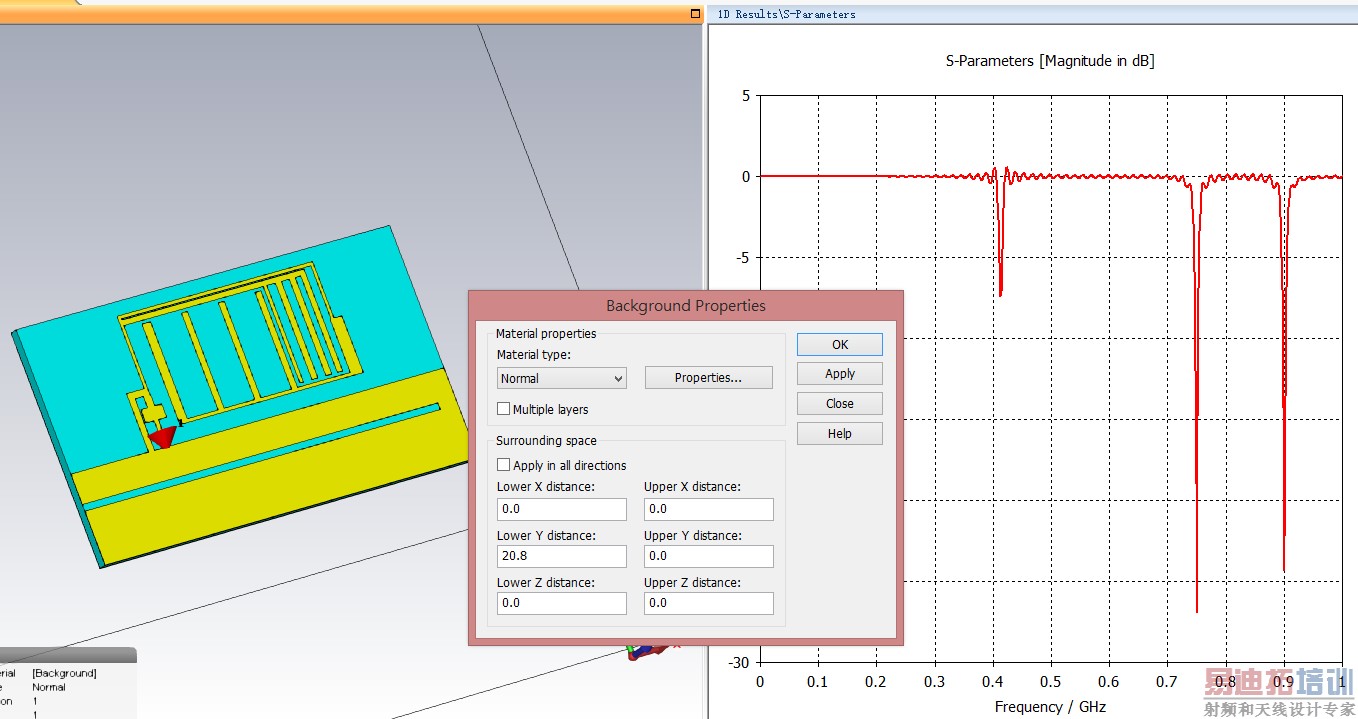

為什么是20.8mm ！？而不是2mm、8mm？ 這你有時間再去想。

另外一并告訴你E平面、H平面是啥回事！？這張圖的輻射方向恰好在xy平面，所以zx面理所當然的就是E平面、沿著H平面360度方位一圈（綠色圈繞著藍色圈）就是360個 電場場型圖。所以Theta不動Phi在動、-是俗稱：E-cut

xy平面就是H平面、zy平面沿著E平面360度方位一圈（綠色圈繞著紅色圈）就是360個磁場場型圖。所以Phi不動Theta在動、俗稱：H-cut

不明白！？那...我就愛莫能助了！
